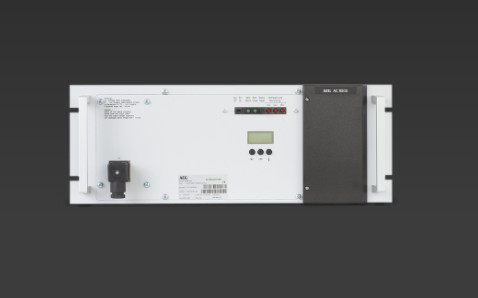

Bộ chỉnh lưu chế độ chuyển đổi mô-đun AC 3000 CAN

ĐIỆN ÁP ĐẦU VÀO
195 - 264 V
ĐIỆN ÁP DC ĐẦU RA
24 V
DÒNG ĐIỆN MỘT CHIỀU ĐẦU RA
100 A
KÍCH THƯỚC
483 x 177 x 270 mm
(19 "x 4 HU)
CÂN NẶNG
17,7 kg

Mô tả AC 3000 CAN

Thiết bị cung cấp đầy đủ chức năng ở chế độ độc lập nhưng cũng có thể được điều khiển và giám sát thông qua bus CAN kỹ thuật số có khả năng chống nhiễu. Nó có thiết kế nhỏ gọn như một mô-đun 19 ”với chiều cao là 4 đơn vị chiều cao. Do đó, các hệ thống dự phòng có thể được thiết lập ngay cả khi có rất ít không gian trống, bằng cách kết nối song song các đơn vị với nhau theo nguyên tắc n + 1.

Hoạt động dễ dàng

Nguồn cung cấp cho chế độ chuyển đổi là thiết bị có dây sẵn. Có thể dễ dàng truy cập các kết nối từ bảng điều khiển phía trước. Việc lập trình rất đơn giản nhờ các nút điều khiển và chỉ báo được cài đặt trên bảng điều khiển phía trước.

Nguyên tắc hoạt động
Điện áp nguồn xoay chiều một pha được chuyển đổi thành điện áp một chiều làm mịn có tính đến tiêu thụ dòng điện hình sin. Điều này cho phép nó đạt được hệ số công suất> 0,99. Từ đó, các bóng bán dẫn tạo ra điện áp xoay chiều 100 kHz. Với sự hỗ trợ của máy biến áp, việc tách điện thế và điều chỉnh điện áp nằm ở phía thứ cấp. Điện áp xoay chiều tần số cao sau đó được chỉnh lưu bằng các điốt hoạt động nhanh. Một bộ lọc đầu ra được lắp đặt để giảm độ gợn sóng điện áp. Điện áp đầu ra và dòng điện được điều khiển bằng điều chế độ rộng xung của công tắc bóng bán dẫn ở phía sơ cấp.

Các tính năng chính
Thiết kế 19 ”nhỏ gọn
n + 1 hệ thống dự phòng song song có thể được cung cấp do thiết kế nhỏ gọn như một mô-đun plug-in 19 inch với 4 đơn vị chiều cao
Nhẹ cân
Mật độ công suất cao
Dòng điện đầu vào hình sin
Hiệu quả cao
Dòng khởi động thấp
Phản hồi động vượt trội
Gợn sóng điện áp thấp
Sạc pin bù nhiệt độ
Khả năng chống đoản mạch liên tục
Khả năng giao tiếp (CAN-bus)
Chế độ độc lập ngay cả khi không có CAN-bus
Màn hình LCD chiếu sáng
