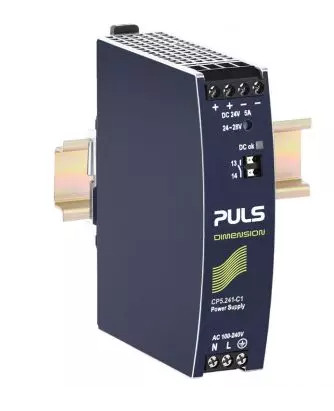

Bộ nguồn DIN rail cho hệ thống 1 pha CP5.241-C1

Bộ nguồn DIN rail cho hệ thống 1 pha
24V, 5A
lớp phủ bảo vệ
Bảng dữliệu
Đầu ra DC 24 - 28Vdc
5 - 4,3A
120W
Đầu vào AC 100 - 240V (-15% / + 10%)
DC 110V - 150V (± 20%)
Kích thước (WxHxD) 32 x 124 x 102mm
Cân nặng 440g

Đặc Trưng

Đầu vào dải rộng AC 100-240V
Chiều rộng chỉ 32mm
Hiệu quả lên đến 94,3%
Hiệu quả tải từng phần tuyệt vời
20% dự trữ công suất đầu ra
Dễ dàng ngắt cầu chì - 3 lần dòng điện danh định trong 12ms
Chế độ quá tải Hiccup PLUS an toàn
Hiệu chỉnh hệ số công suất hoạt động (PFC)
Dòng điện khởi động tối thiểu
Công suất đầy đủ từ -25 ° C đến + 60 ° C
Tiếp điểm rơ le DC-OK
Lớp phủ phù hợp





Tổng quát CP5.241-C1

Kích thước (WxHxD)	32mm x 124mm x 102mm
Trọng lượng mỗi kiện (không bao gồm bao bì)	440g
Nhiệt độ hoạt động. phạm vi	-25 ° C đến 70 ° C
Phương pháp gắn kết	Đoạn đường ray ồn ào
Hiệu quả, điển hình.	94,3%
Tổn thất điện năng, điển hình.	7,3W
MTBF SN 29500 @ 40 ° C (h)	867000 giờ
Phương thức kết nối	Thiết bị đầu cuối vít
Tín hiệu DC-OK	đúng

Thông số kỹ thuật CP5.241-C1



Điện áp đầu vào AC	AC 100 - 240V (-15% / + 10%)
Điện áp đầu vào DC	DC 110V - 150V (± 20%)
Hiệu chỉnh sóng hài	tích cực
Hệ số công suất	0,91
Giới hạn dòng khởi động đầu vào	tích cực
Đầu vào dòng khởi động	4A / 4A
Đề xuất cầu chì đầu vào bên ngoài	B-6A / C-6A

Định mức điện áp	24Vdc
Phạm vi điều chỉnh	24 - 28V
Dải dòng điện đầu ra	5 - 4,3A
Sản lượng hiện tại	4.3A ở 28V
	5A ở 24V
Công suất ra	120W
Dự trữ năng lượng	Tăng 20% ​​sức mạnh
Giảm giá trị	3W / ° C cho> 60 ° C
Độ gợn sóng và điện áp nhiễu tối đa.	50mVpp



Thông tin đặt hàng

Article number CP5.241-C1
Mã UPC 875404002864
Nước xuất xứ Cộng hòa Séc
Phân loại E eClass 5.1 27049002
 eClass 6.x 27049002
 eClass 7.x 27049002
 eClass 8.0 27049002
 eClass 9.0 27040701
 ETIM 4.0 EC000599
 ETIM 5.0 EC002540
 Mã HS 85044082
Trạng thái sản phẩm Thời gian dẫn đầu theo yêu cầu
Thời gian bảo hành (tháng) 36
Đơn vị đóng gói 1 cái
