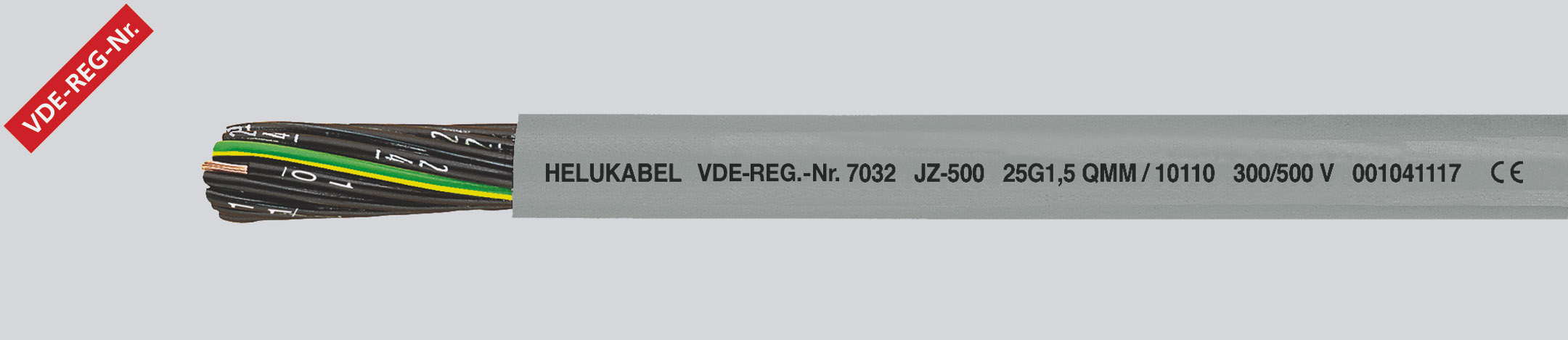

Cáp điều khiển và kết nối PVC JZ-500 HELUKABEL

JZ-500 HELUKABEL

Technical data
PVC cable in reference to
DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51
Temperature range
flexing  -15°C  to  +80°C
fixed installation  -40°C  to +80°C
Nominal voltage
U0/U 300/500 V
Test voltage
4000 V
Breakdown voltage
min. 8000 V
Minimum bending radius
flexing 7,5x outer Ø
fixed installation 4x outer Ø

Cấu trúc cáp
Dây đồng trần,
acc dây xịn. theo
DIN VDE 0295 cl.5 / IEC 60228 cl.5
Cách điện lõi của hợp chất PVC
loại Z 7225
Nhận dạng lõi đối với lõi đen DIN VDE 0293 với đánh số
màu trắng liên tục
Dây dẫn GN-YE, 3 lõi trở lên
ở lớp ngoài
Lõi được kết thành từng lớp với
chiều dài lớp tối ưu
Vỏ bọc bên ngoài bằng
hợp chất PVC loại TM2 đến
DIN VDE 0207-363-4-1 /
DIN EN 50363-4-1
Màu vỏ: xám (RAL 7001)
Có đánh dấu đồng hồ
Đặc tính
Khả năng chống dầu, kháng
dầu / hóa chất trên diện rộng,
xem phần "Thông tin kỹ thuật"
Tương thích với chuỗi kéo có điều kiện
Điều kiện thích hợp để xoắn
Các vật liệu được sử dụng trong quá trình sản xuất
không chứa cadimi, không chứa silicone
và không chứa các chất có hại
cho tính chất thấm ướt của sơn mài
Kiểm tra

Acc chậm cháy. theo
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2
