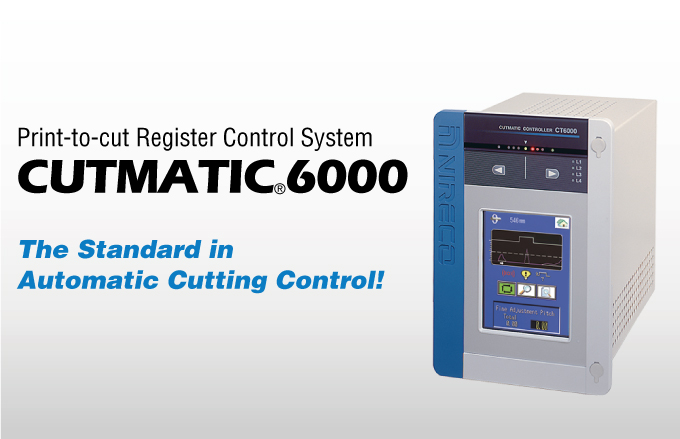

CT6000 Nireco

Tổng quát CT6000

Độ tin cậy và khả năng vận hành vô song!
Giới thiệu Hệ thống Kiểm soát Thanh ghi In-cắt
Từ máy gói thực phẩm nhỏ đến máy ép quay offset lớn, hệ thống kiểm soát đăng ký in để cắt Cutmatic CT6000 có tính năng kiểm soát định vị cắt của bất kỳ tờ giấy và thư mục nào, khớp mặt sau, tờ in trước và in thừa. Cải thiện đáng kể về hiệu suất đã đạt được thông qua xử lý tốc độ cao và khả năng chọn chế độ điều khiển tối ưu (Điều khiển A, B và C) cho mỗi hoạt động web. Việc triển khai bảng điều khiển cảm ứng LCD có chức năng vừa là màn hình hiển thị vừa là phương tiện nhập dữ liệu đã đơn giản hóa bảng điều khiển, cải thiện khả năng hoạt động.

Tính năng
Đánh dấu chức năng tìm kiếm
Chức năng tìm kiếm dấu hiệu nhận dạng một phần của mẫu làm dấu bằng cách sử dụng bộ điều khiển thông thường đã được kiểm tra thời gian.

Bảng điều khiển cảm ứng LCD vừa cho phép hoạt động vừa hiển thị thông tin
Bảng điều khiển cảm ứng LCD cho phép nhập dữ liệu cần thiết cho một hoạt động và hiển thị các thông số khác nhau, dạng sóng dấu cổng, độ lệch, độ dài lặp lại và các thông tin khác. Màn hình màu giúp bạn dễ dàng hiểu được trạng thái hoạt động của bộ điều khiển.

Một bảng điều khiển được thiết kế có tính đến khả năng hoạt động
Công tắc vận hành động cơ được sử dụng thường xuyên có thiết kế thân thiện với người dùng, duy trì công tắc bảng thông thường, cho phép người vận hành thao tác bằng ngón tay. Điều này cũng đã làm giảm tần suất sử dụng bảng điều khiển cảm ứng, kéo dài tuổi thọ của nó.

Tốc độ xử lý cao
Bộ vi xử lý một chip đảm bảo xử lý tốc độ cao. (TĂNG 50%)

Mạch không an toàn
Hệ thống tự động dừng, giảm lãng phí giấy khi không thể hoạt động bình thường như khi không thể phát hiện tín hiệu từ cảm biến hoặc khi tốc độ web chậm lại.

Chức năng kiểm tra tích hợp
Bộ điều khiển được trang bị chức năng tự chẩn đoán để xác minh hoạt động trong trường hợp có sự cố. Khi tốc độ dòng và số lượng xung bộ mã hóa có thể được hiển thị, người dùng có thể kiểm tra xem bộ mã hóa có hoạt động bình thường hay không và việc xác định các khu vực trục trặc trở nên dễ dàng hơn bao giờ hết.

Hiển thị và đầu ra độ lệch
Bằng cách hiển thị tỷ lệ sai lệch đo được (sai lệch cắt) trên bảng điều khiển cảm ứng dưới dạng biểu đồ, các chuyển động trong thanh ghi in-cắt có thể được xác nhận ngay lập tức. Cũng có thể ghi lại tỷ lệ sai lệch bằng điện áp tương tự. (± 5V DC)

Cấu hình

Bộ điều khiển
Hoạt động dưới sự điều khiển của bộ vi xử lý, bộ điều khiển xử lý tín hiệu điện từ đầu quét và bộ mã hóa. Chế độ điều khiển, độ lợi, v.v ... có thể được thiết lập để điều khiển các thông số. Động cơ hiệu chỉnh được điều khiển bởi các tín hiệu hiệu chỉnh của bộ điều khiển.

Bộ điều khiển
Cảm biến sợi quang
Cảm biến sợi quang được phát triển để cho phép phát hiện ở mức ổn định liên tục, cải thiện hơn nữa khả năng phát hiện của mạch S / H (mẫu / giữ) thông thường. Cảm biến sử dụng đèn halogen, tạo ra nhiệt độ màu cao và cung cấp màu sắc nổi bật. Cảm biến rất xuất sắc trong việc phát hiện các dấu hiệu với sự kết hợp màu nhạt và thích ứng tốt với các trang web đặc biệt. Mạch cũng được thiết kế để kéo dài tuổi thọ của đèn, tăng 1,7 lần (5.000 giờ). Tất cả những cải tiến này đã làm cho cảm biến cực kỳ dễ sử dụng.

Cảm biến sợi quang
Mã hoá
Bộ mã hóa là một đơn vị quang điện tuyệt đối không tiếp xúc được kết nối trực tiếp với máy cắt hoặc trục truyền động xi lanh tấm. Nó được điều khiển bởi các pha A, B và Z và giám sát sự đồng bộ hóa và tốc độ của xi lanh tấm.

Mã hoá
Động cơ điều chỉnh
Động cơ hiệu chỉnh thường điều khiển con lăn thanh ghi (hoặc con lăn bù) để điều chỉnh chiều dài web giữa bộ điều khiển cuối cùng và máy cắt theo cấu hình nội tuyến. Cơ cấu máy cắt được điều khiển bằng cách sử dụng một động cơ hiệu chỉnh để vận hành một bánh răng vi sai.

Động cơ điều chỉnh
Đầu quét
Đầu quét kết hợp một diode quang silicon, đèn, cụm thấu kính và bộ khuếch đại. Tín hiệu đầu quét trải qua quá trình xử lý tự động tốc độ cao trong bộ vi xử lý của bộ điều khiển để đảm bảo tự động bù sương mù của cửa sổ đầu quét do vết mực, bụi giấy hoặc thay đổi nhỏ trong mật độ dấu thanh ghi.

Đầu quét
Hộp đựng mối nối hai mạch điện
Hộp đấu dây này chuyển tín hiệu giữa đầu quét và bộ điều khiển. Nó chứa mạch điều khiển đèn đầu quét và đèn xác minh bắt dấu. * Không bắt buộc đối với cáp quang

Thông số kỹ thuật CT6000
