ES-FLOW ES-103I Máy đo lưu lượng dòng chảy Bronkhorst

ES-FLOW ES-103I Máy đo lưu lượng dòng chảy Bronkhorst
- Mã sản phẩm : ES-103I

  Xuất xứ:

  HÀ LAN

  Email:

  sale08@tmpvietnam.com

  Mô tả:

  Đại lý phân phối hãng BRONKHORST tại Việt Nam.

Thông Tin Sản Phẩm
Đánh Giá

Đại lý Bronkhorst việt nam.

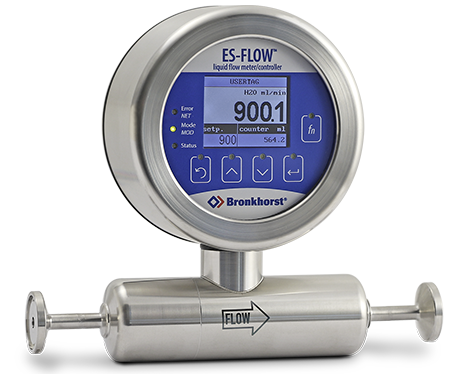

ES-FLOW ES-103I Máy đo lưu lượng siêu âm dòng chảy thấp cho chất lỏng

Máy đo lưu lượng siêu âm dòng chảy thấp cho chất lỏng
Máy đo lưu lượng chất lỏng ES-FLOW model ES-103I phù hợp để đo chính xác phạm vi lưu lượng thể tích từ 2 đến 1500 ml / phút ở áp suất hoạt động lên đến 10 bar. LFM bao gồm một cảm biến dòng siêu âm cải tiến và một đầu đo được bảo vệ IP66 / IP67 với màn hình LCD sáng và màn hình cảm ứng điện dung để điều chỉnh các cài đặt, ví dụ như chỉ báo dòng chảy, cảnh báo, tổng số và điều khiển (nếu có). Thiết bị điện tử bao gồm bộ điều khiển PID để điều khiển dòng chảy tùy chọn bằng van điều khiển hoặc máy bơm được gắn riêng. ES-FLOW model ES-103I có mặt bích TriClamp được hàn theo quỹ đạo cho các ứng dụng vệ sinh.

Dòng Bronkhorst ES-FLOW được trang bị bo mạch máy tính kỹ thuật số, mang lại độ chính xác cao, ổn định nhiệt độ tuyệt vời và phản hồi nhanh. Bo mạch máy tính kỹ thuật số chính chứa tất cả các chức năng chung cần thiết để đo lường và điều khiển. Ngoài đầu ra RS232 tiêu chuẩn, các thiết bị cũng cung cấp I / O tương tự. Là một tùy chọn, giao diện trên bo mạch có thể được gắn để cung cấp các giao thức CANopen®, DeviceNet ™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII hoặc TCP / IP, EtherNet / IP, POWERLINK hoặc FLOW-BUS.

Tháng 11 năm 2020, ra mắt thế hệ ES-FLOW MkII
Với việc giới thiệu thế hệ thứ hai của dòng ES-FLOW của chúng tôi, được biểu thị bằng hậu tố MkII, Bronkhorst đã nhận ra một số cải tiến quan trọng và các tùy chọn mới. Dưới đây là những điểm nổi bật chính của MkII:

Tiêu chuẩn vệ sinh 3-A
ES-103I MkII với mặt bích Tri-Kẹp được ủy quyền bởi 3-A, đáp ứng các tiêu chuẩn vệ sinh cao nhất.
Bộ điều khiển lưu lượng
hợp vệ sinh Kết hợp đồng hồ đo lưu lượng ES-FLOW với van màng khí nén GEMÜ 650 tạo thành bộ điều khiển lưu lượng hợp vệ sinh tuyệt vời cho nhiều ứng dụng trong thị trường Thực phẩm & Đồ uống. Van GEMÜ cũng được cấp phép 3-A.
Quy định của EC số 1935/2004 và 2023/2006 (Vật liệu tiếp xúc với thực phẩm)
Bằng cách đáp ứng các yêu cầu, Bronkhorst có thể cung cấp Tuyên bố của nhà sản xuất cho các quy định này.
Cải thiện độ chính xác và khả năng rung
Các chức năng bổ sung và các tùy chọn fieldbus EtherNet

Máy đo lưu lượng siêu âm dòng chảy thấp cho chất lỏng

Tín hiệu đo nhanh và chính xác
Tổn thất áp suất thấp do ống cảm biến thẳng
Độc lập trung bình và không nhạy cảm với nhiệt độ
Thiết kế hợp vệ sinh, hiển thị với màn hình cảm ứng điện dung
Xếp hạng IP66 / IP67 và CIP có thể làm sạch
Kết nối mặt bích

Thông số kỹ thuật

Hệ thống đo lường / điều khiển
Lưu lượng quy mô tối thiểu	MkI: 200 ml / phút; MkII: 100 ml / phút
Lưu lượng quy mô tối đa	1500 ml / phút
Lưu lượng tối thiểu	2 ml / phút
Độ chính xác của lưu lượng thể tích	MkI: ≤ ± 1% Rd ± ≤ 1 ml / phút; MkII: ≤ ± 0,8% Rd ± ≤ 0,4 ml / phút
Tính lặp lại	≤ 0,1% Rd ± 0,05 ml / phút
Tỷ lệ đầu hôm	kỹ thuật số 2: 100 đến 2: 1500 ml / phút (giá trị quy mô đầy đủ có thể mở rộng bởi người dùng); tương tự: 1:50 (2… 100%);
Chất lỏng	chất lỏng có tốc độ âm thanh từ 1000 đến 2000 m / s; Đo độc lập chất lỏng; cũng thích hợp cho chất lỏng không dẫn điện
Thời gian phản hồi (cảm biến)	≤ 200 msec (mét, t98%)
Làm mới (chu kỳ) thời gian	≤ 10 mili giây
Nhiệt độ chất lỏng tối đa	-10 … 90 ° C MkII: làm sạch bằng hơi nước (SIP) tối đa 140 ° C
Nhiệt độ môi trường tối đa	10 … 60 ° C
Gắn	Bất kỳ vị trí, thái độ nhạy cảm không đáng kể.
Độ chính xác nhiệt độ	± 1 ° C

Bộ phận cơ khí
cảm biến	Ống thẳng
Vật liệu (các bộ phận được làm ướt)	thép không gỉ 316L
Chất lượng bề mặt	Ra <0,8 μm
Đánh giá áp suất (PN)	10 bara ở TAMB = 15… 35 ° C, \| TAMB - TMED \| ≤ 25 ° C; đối với nhiệt độ cao vui lòng tham khảo ý kiến nhà máy
Xử lý kết nối	Mặt bích 1/4 ”Triclamp, DIN32676-C (hàn); khác theo yêu cầu
Con dấu	không ai
Cân nặng	Mét: 1,3 kg; Bộ điều khiển: theo yêu cầu
Bảo vệ sự xâm nhập	IP66 và IP67

Đặc tính điện
Nguồn cấp	+ 15 … 24 Vdc
Tối đa sự tiêu thụ năng lượng	2,8 W
Đầu ra analog	0… 5 (10) Vdc, tối thiểu. trở kháng tải> 2 kΩ; 0 (4)… 20 mA (tìm nguồn), tối đa. trở kháng tải <375 Ω
Điểm đặt tương tự	0… 5 (10) Vdc, trở kháng> 100 kΩ; 0 (4)… 20 mA, trở kháng ~ 100 Ω
I / O tùy chỉnh	Ngõ ra tín hiệu điều khiển tương tự: 0… 10 Vdc hoặc 4… 20 mA; Đầu ra xung; để có thêm tùy chọn, hãy xem Nhận dạng số kiểu máy trong tập tài liệu ES-FLOW của chúng tôi
Giao tiếp kỹ thuật số	Tiêu chuẩn RS232; Tùy chọn: CANopen®, DeviceNet ™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII hoặc TCP / IP, EtherNet / IP, POWERLINK hoặc FLOW-BUS

Kết nối điện
Analog / RS232	Đầu nối M12 8 chân (đực)
Đầu ra I / O / Actuator đã định cấu hình	Đầu nối M12 8 chân (đực)
Bộ truyền động / Màn hình từ xa	Đầu nối M8 4 chân (cái)
PROFIBUS DP	bus: đầu nối M12 5 chân (cái); nguồn: đầu nối M12 8 chân (đực)
CANopen® / DeviceNet ™	Đầu nối M12 5 chân (đực)
FLOW-BUS / Modbus-RTU / ASCII	Đầu nối M12 5 chân (đực)
Modbus TCP / EtherNet / IP / POWERLINK	2 x đầu nối M12 4 chân cái (vào / ra)
EtherCAT® / PROFINET	2 x đầu nối M12 4 chân cái (vào / ra)
TIỂU SỬ	Đầu nối M12 8 chân (đực)

Phê duyệt / chứng chỉ
Liên hệ thực phẩm	EC 1935/2004; Tiêu chuẩn vệ sinh 3-A trên F-103I MkII
