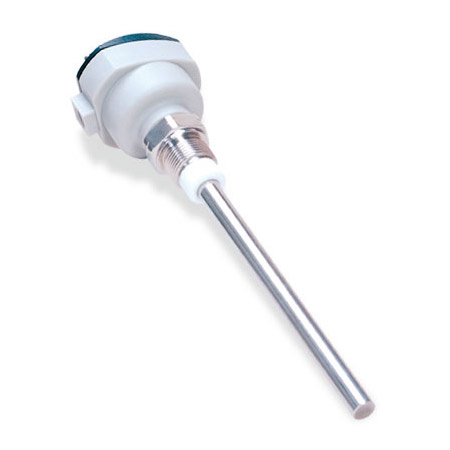

LV3000 , LV4000 Series Cảm biến đo đức điện dung OMEGA

Level Switches & Transmitter LV3000 and LV4000

Có thể hoạt động ở nhiệt độ và áp suất cao
Không bị ảnh hưởng bởi phương tiện phủ hoặc các sản phẩm hung hăng
Đo lường chính xác và đáng tin cậy
Dễ dàng cài đặt tiết kiệm
Kết cấu chắc chắn
Không có bộ phận chuyển động
Tương thích với cả phương tiện dẫn điện và không dẫn điện
Nhiều ứng dụng / ngành công nghiệp (ví dụ: Nước, Dầu, Chất ăn mòn)

Mô Tả :

Đầu dò đo mức liên tục LV3000 / LV4000 Series là giải pháp linh hoạt, tiết kiệm chi phí cho các ứng dụng liên quan đến chất lỏng, bột nhão và một số chất rắn. Mô-đun điện tử (một mảnh) tích hợp cung cấp tín hiệu đầu ra 4 đến 20 mA (2 dây) tỷ lệ với mức quy trình. Điều chỉnh số không và nhịp giúp tính đến các phương tiện khác nhau, kích thước thùng, chiều dài thanh và vị trí lắp đặt.

OMEGA ™ cung cấp các đầu dò này ở một số kiểu máy khác nhau. Người dùng phải chọn đầu dò phù hợp với ứng dụng của mình và cài đặt nó ở vị trí thích hợp. Khi ngập nước, đầu dò phải có khả năng tạo ra đủ phương sai điện dung. Sự thành công của tàu thăm dò phụ thuộc vào các yếu tố quan trọng sau:
A) Vật liệu dẫn điện có thể gây ra đoản mạch giữa đầu dò bằng thép không gỉ trần và thành bể. Đối với tình huống này, chúng tôi khuyên bạn nên sử dụng PTFE trơn trên bề mặt thanh.
B) Sự tích tụ vật liệu ảnh hưởng đến độ chính xác của các phép đo điện dung RF. Do đó, nên điều chỉnh bổ sung độ nhạy của đầu dò.

Vỏ phải phù hợp với các yêu cầu đối với môi trường nguy hiểm, rửa trôi, ẩm ướt hoặc bụi bẩn. Đối với môi trường chống cháy nổ, vỏ có thể cần được chứng nhận. Ngoài ra, đầu dò đang hoạt động có thể cần phải an toàn về bản chất hoặc có rào cản an toàn nội tại.

Mạch điện tử của đầu dò thực hiện một số chức năng, chẳng hạn như chỉnh lưu và lọc nguồn điện đến, tạo tín hiệu tần số vô tuyến và đo sự thay đổi của dòng điện.

Thông số kỹ thuật : LV3000

Độ chính xác: 0,5%
Độ lặp lại: ± 1 mm
Mức chỉ thị: Biểu đồ thanh, 0 đến 1000%
Kết nối quy trình: ¾ đến 1½ NPT, ba kẹp hoặc mặt bích
Vật liệu làm ướt: 316 SS hoặc PTFE
Vật liệu bao vây: Nhôm đúc khuôn
Áp suất tối đa: 290 psi (20 bar)
Nhiệt độ hoạt động: -10 đến 120 ° C (14 đến 248 ° F)
Lớp bảo vệ:
    LV3000: NEMA 4 (IP65)
    LVCN410: IP40
Chiều dài đầu dò tối đa: 1,8 m (6 ')
Kích thước:
    Đầu đúc nhôm: 89 W x 108 mm H (3,5 x 4¼ ")
    Đường kính đầu dò: 16 mm (5/8")
Kết nối điện : Tuyến cáp với ống dẫn ½ NPT
Lưu ý: Đầu dò Sê-ri LV3000 yêu cầu bộ điều khiển Sê-ri LVCN400.

Thông số kỹ thuật : LV4000

Độ chính xác: 0,5%
Độ lặp lại: ± 1 mm
Điện áp hoạt động: 12 đến 30 Vdc
Điều chỉnh: Zero và span (chiết áp)
Phạm vi độ nhạy: 100 đến 5500 pF
Dao động tần số: 400 kHz
Đầu ra: 4 đến 20 mA (2 -dây)
Kết nối quy trình: ¾ đến 1½ NPT, kẹp ba hoặc mặt bích
Vật liệu được làm ướt: 316 SS hoặc PTFE
Vật liệu bao vây: Nylon đầy thủy tinh hoặc đúc khuôn nhôm
Áp suất tối đa:290 psi (20 bar)
Nhiệt độ hoạt động: -10 đến 120 ° C (14 đến 248 ° F)
Lớp bảo vệ: NEMA 4 (IP65)
Chiều dài đầu dò tối đa: 1,8 m (6 ')
Kích thước:
    Đầu nylon: 89 W x 64 mm H (3,5 x 2,5 ")
    Đầu đúc nhôm: 89 W x 108 mm H (3,5 x 4,25")
    Đường kính đầu dò: 16 mm ( 5 ⁄ 8 ")
Kết nối điện: Bộ phận cáp với ống dẫn ½ NPT
Lưu ý: LV4000 Các đầu dò sê-ri yêu cầu bộ cách ly điện, LI-420.

Thông số kỹ thuật : LI-420

Dòng điện đầu vào từ thiết bị đánh giá: 4 đến 20 mA
Điện áp đầu vào: 22 đến 24 Vdc
Dòng điện đầu ra: 4 đến 20 mA
Điện áp đầu ra tới đầu dò ở 20 mA: 12,5 V
Điện áp đầu ra tới đầu dò ở 4 mA: 15,5 V Điện trở
trên mỗi dây dẫn: 15 Ω
Điện áp thử nghiệm Mạch vào / ra: 2000 V eff
Nhu cầu dòng điện trong nước: 300 ± 60 µA
Nhiệt độ môi trường: -20 đến 70 ° C (-4 đến 158 ° F)
Kích thước vỏ bọc: 44 W x 82 H x 110 mm L (1¾ x 3¼ x 4 3 ⁄ 8 )

THÔNG SỐ KỸ THUẬT (LVCN410 SERIES)
Điện áp hoạt động: 24 Vdc, 110 hoặc 240 Vac (50/60 Hz)
Mức tiêu thụ hiện tại: 4 mA
Điều chỉnh:Zero và span (chiết áp) và 2 điểm chuyển mạch (chiết áp)
Phạm vi độ nhạy: 50 đến 1000 pF
Đầu ra: 4 đến 20 mA và 2 rơle SPDT
LVCN411 / LVCN412: 73 W x 110 H x 110 mm L (2 7 ⁄ 8 x 4 3 ⁄ 8 x 4 3 ⁄ 8 ")

Các Model

LV4012-38
LV4042-60
LV4111-24
LV4121-36
LV4121-48
LV4121-60
LV3123-48-HT
LV3125-48-HT
LVCN411
LVCN412

CATALOG
