Belt Tension Meter RTM-400

Phạm vi đo tối đa. 10 - 800 Hz
Trummeter để đo lực căng đai và để kiểm soát lực sợi của đai chữ V, đai răng, đai trợ lực hoặc tương tự. Thời gian sử dụng tối ưu của dây đai phụ thuộc vào độ căng dây đai chính xác.

Giá trị đo được biểu thị dưới dạng tần số tính bằng Hz hoặc lực sợi dây tính bằng N.

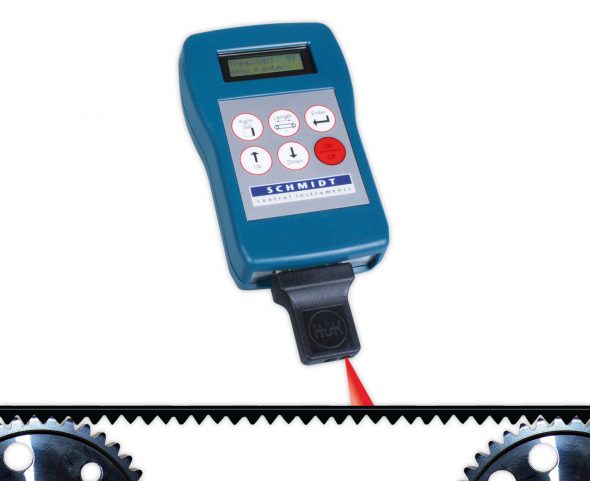

Đo không tiếp xúc xảy ra bằng ánh sáng hồng ngoại

Các tính năng đặc biệt RTM-400

Nguyên lý đo: Đo tần số bằng đèn LED trong khi dây curoa không chuyển động. Dây đai được gia cố bằng tay tạo độ rung.

Các bài đọc có thể được hiển thị dưới dạng tần số (Hz) hoặc lực sợi (N hoặc lbf)

Máy đo độ căng dây đai RTM-400 bao gồm một bộ hiển thị cũng như 2 đầu dò đo:
- đầu dò cắm vào để thao tác bằng một tay
- đầu dò đo với dây cáp cho không gian tiếp cận hạn chế

Để xác định lực đai theo Newton, cần có 2 tham số. Do đó, các hạn chế sau đạt được:
- chiều dài sợi tự do 9,99 m
- khối lượng đai lên đến 9,999 kg / m

Máy đo độ căng dây đai với dải đo 10 - 800 Hz

Máy đo độ căng đai với hướng dẫn và hiển thị đa ngôn ngữ của người vận hành (tiếng Đức, tiếng Anh, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Thụy Điển, tiếng Na Uy, tiếng Đan Mạch, tiếng Phần Lan)

Báo cáo hiệu chuẩn của nhà sản xuất được bao gồm

Các tính năng tiêu chuẩn

Thiết bị căng đai để vận hành dễ dàng và an toàn

Trummeter với vỏ nhựa chắc chắn, tiện dụng

Máy đo độ căng dây đai được điều khiển bằng vi xử lý

Máy đo độ căng dây đai cho phép đo với độ chính xác cao nhất

Thông số kỹ thuật RTM-400

Phạm vi đo:	10 - 800 Hz
Lỗi lấy mẫu kỹ thuật số:	<1%
Lỗi chỉ báo:	± 1 Hz
Tổng số lỗi:	<5% giá trị đo
Đơn vị đo có thể điều chỉnh :	Hz (Tần số) hoặc N, lbf (Lực sợi dây)
Đo khoảng cách:	3 - 20 mm

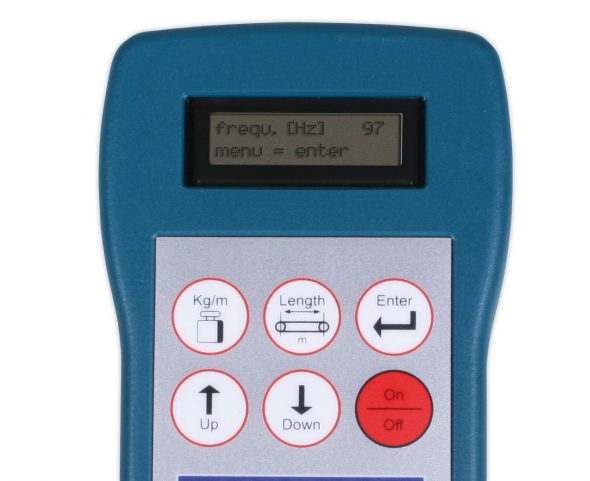

Trưng bày:	2 dòng LCD, 16 ký tự mỗi dòng
Ngôn ngữ:	10 ngôn ngữ (Đức, Anh, Pháp, Ý, Tây Ban Nha, Bồ Đào Nha, Thụy Điển, Na Uy, Đan Mạch, Phần Lan)
Phạm vi đầu vào:	Chiều dài sợi tự do: lên đến 9,99 m Khối lượng đai: lên đến 9,999 kg / m
Phạm vi nhiệt độ:	Hoạt động: +10 ° C… 50 ° C, Vận chuyển: -5 ° C… +50 ° C
Độ ẩm không khí:	85% RH, tối đa
Nguồn cấp:	9 V - Pin
Nhà ở:	Nhựa (ABS)
Kích thước:	126 x 80 x 37 (LxWxH)
Trọng lượng tịnh (tổng):	Khoảng 170 g (khoảng 660 g)

Thông số kỹ thuật có thể thay đổi mà không cần thông báo!

Khối lượng Đai

Thắt lưng chữ V có gân	PJ = 0,082 PM = 1,100	PL = 0,320
Thắt lưng chữ V	SPZ = 0,074 SPB = 0,195 10 = 0,064 17 = 0,196 22 = 0,324 32 = 0,668	SPA = 0,123 SPC = 0,377 13 = 0,109 20 = 0,266 25 = 0,420 40 = 0,958
Dây đai điện	SPZ = 0,120 SPB = 0,261 3V / 9J = 0,120 8V / 25J = 0,693	SPA = 0,166 SPC 0 0,555 5 V / 15J = 0,252
Dây đai răng bằng polyurethane	T 2,5 = 0,015 T 10 = 0,045 AT 3 0 0,023 AT 10 = 0,063	T 5 = 0,024 T 20 = 0,084 AT 5 = 0,034 AT 20 = 0,106

Để đo khối lượng dây đai một cách chính xác, chúng tôi khuyên bạn nên cân đai truyền động và sau đó tính toán lại trọng lượng này dựa trên chiều dài dây đai là 1 mét.

Bảng trên chứa các giá trị so sánh cho một số đai.

Hoạt Động

Chỉ có thể đo lực căng đai khi bộ truyền động đứng yên. Tốt hơn là luôn phải đo độ căng của dây đai ở tâm của sợi dây đai dài hơn giữa hai puli truyền động. Khoảng cách đến dây đai có thể là 3 - 20 mm. Tùy thuộc vào ánh sáng xung quanh và bề mặt của vành đai, phép đo có thể xảy ra từ khoảng cách tối đa. 60 mm, trong khi ánh sáng tối hơn và phản xạ tốt hơn (có thể thu được bằng cách gắn băng phản quang) thừa nhận khoảng cách đo lớn hơn.

Đo lường:
Dây đai được điều chỉnh để làm cho nó dao động tự nhiên. Sau đó, tần số tự nhiên tĩnh này được đo bằng đầu dò với sự hỗ trợ của ánh sáng xung. Phải cẩn thận để đảm bảo ánh sáng được phản xạ đủ bởi dây đai. Một băng phản quang phải được cố định nếu cần thiết.

Thông tin chung:
Để đo khối lượng dây đai một cách chính xác, chúng tôi khuyên bạn nên cân đai truyền động và sau đó tính toán lại trọng lượng này dựa trên dây đai là 1 mét. Lực sợi được tính theo công thức:



NS	= lực sợi tính bằng N
NS	= khối lượng đai thẳng tính bằng kg / m
L	= chiều dài của sợi đai tự do tính bằng m
NS	= tần số riêng của vành đai tự do đo bằng Hz

Lưu ý
Sai lệch phép đo lên đến ± 10% đối với một số phép đo được thực hiện trên cùng một dây đai truyền động theo quy luật không phải do lỗi đo hoặc lỗi trong thiết bị. Trong hầu hết các trường hợp, sai lệch phép đo là do dung sai cơ học của hệ thống truyền động.

Chú ý!
Các phép tính Newton- hoặc poundforce có kết quả sai số cao hơn hệ số bình phương!

Điểm đặt:
Điểm đặt cho lực căng đai được chỉ định là tần số tự nhiên tính bằng Hz hoặc dưới dạng lực sợi tính bằng N.
Tùy thuộc vào đặc tính của truyền động. Thay vào đó, điểm đặt có thể được tính bằng công thức:

P	= công suất động cơ tính bằng kW
z	= số lượng thắt lưng
v	= tốc độ của dây đai = D xn / 19100
NS	= đường kính hiệu dụng của ròng rọc nhỏ tính bằng mm
n	= vòng quay của ròng rọc nhỏ (Upm)
mx v²	= lực ly tâm (phù hợp với số vòng quay> 800 Upm)
NS	= trọng lượng của dây đai tính bằng kg / m theo bảng (đối với dây đai)
