Model 61 Hệ thống kiểm soát xả đáy lò hơi - Đại Lý ECD/ECDI Việt Nam

Boiler Blowdown Control System – Model 61

Hệ thống điều khiển xả đáy lò hơi tự động Model 61 của ECD cung cấp giải pháp đáng tin cậy để kiểm soát liên tục tốc độ xả đáy bề mặt cho các lò hơi thương mại và công nghiệp. Hệ thống điều khiển xả đáy lò hơi Model 61 là một hệ thống cắm và chạy trên giá, dễ lắp đặt, vận hành đơn giản và tiết kiệm chi phí so với xả đáy thủ công. Thiết kế mô-đun của BBS bao gồm bẫy cặn bằng thép không gỉ 316 và bộ làm mát mẫu, đồng hồ đo nhiệt độ, van kiểm soát mẫu và van xả an toàn. Bộ làm mát mẫu Model 61 làm giảm nhiệt độ nước trước khi đo mẫu. Bằng cách làm lạnh mẫu, độ chính xác và độ tin cậy của phép đo độ dẫn điện (TDS) được cải thiện.

Phép đo độ dẫn được thực hiện với bộ điều khiển Model C22 và cảm biến độ dẫn ECD Model CS10 hoặc máy phát Đa năng Model T80 với   cảm biến độ dẫn S80 . Model C22 là một thiết bị cung cấp dòng, 110/220 VAC hoặc 24 VDC, với các chức năng điều khiển PID, chức năng logic và bộ hẹn giờ và được cung cấp một đầu ra 4-20 mA và hai rơ le cảnh báo trong cấu hình tiêu chuẩn của nó, lên đến (3) Đầu ra 4-20 mA và (4) rơ le có sẵn tùy chọn. Máy phát Model T80 được cung cấp với (1) đầu ra 4-20 mA, các rơ le MODBUS RTU và (3), tùy chọn có sẵn HART 7.

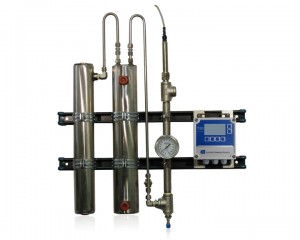

Hệ thống kiểm soát xả đáy lò hơi Model 61 là một thiết kế mô-đun được gắn trên giá bao gồm: bẫy cặn 316 SS, bộ làm mát mẫu 316 SS, đồng hồ đo nhiệt độ, van điều khiển mẫu và van xả an toàn, tất cả các đường ống và phụ kiện đều là 316 SS. Tất cả các thành phần của hệ thống, ngoại trừ vỏ bọc của hệ thống làm mát mẫu, có thể được cung cấp bằng thép cacbon. Model 61 có sẵn tùy chọn trong vỏ NEMA 4.

Ứng Dụng :

Bao gồm một bẫy bùn để dễ dàng loại bỏ bùn Bộ
điều hòa mẫu làm giảm áp suất và nhiệt độ trước khi đo độ dẫn
Tùy chọn bộ phát hoặc bộ điều khiển hai dây
Cung cấp hiển thị cục bộ độ dẫn điện và ngõ ra 4-20 mA Cảnh báo
Cao và Thấp cung cấp tăng cường an toàn vận
hành Bộ ghi dữ liệu độ dẫn tùy chọn
