MQME MEDENUS Đồng hồ đo tuabin điện tử - Đại Lý MEDENUS Việt Nam

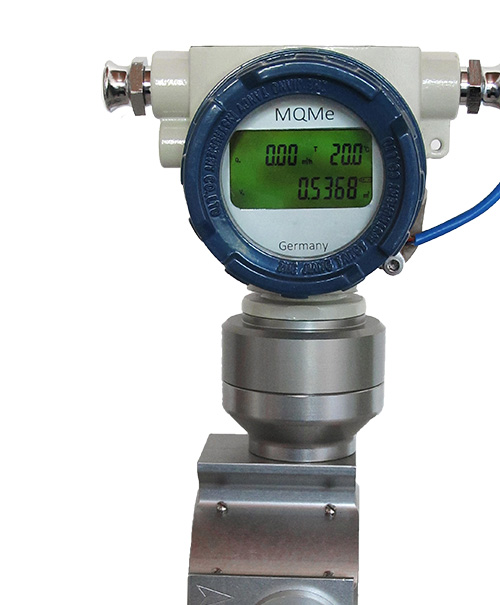

ELECTRONIC TURBINE METER MQME - QUANTOMETER

Máy đo lượng tử MQMe là một máy đo khí tuabin đăng ký khối lượng hoạt động bằng cách sử dụng một chỉ số điện tử chín chữ số. Dòng khí cần đo làm cho rôto tuabin quay. Dòng khí được thu hẹp trên một mặt cắt hình khuyên, được tăng tốc và hướng vào rôto bằng nhôm chạy êm. Số vòng quay tỉ lệ với thể tích khí đo; tần số quay tỷ lệ với lưu lượng khí thực tế.

Chuyển động quay của rôto được truyền qua cảm biến từ trở từ vùng điều áp khí đến chỉ số điện tử trong môi trường khí quyển. CPU đang nhận tín hiệu tần số cao để cảm biến từ trở tính toán lưu lượng khí và thể tích khí trong các điều kiện hoạt động. Nếu chức năng hiệu chỉnh thể tích điện tử tùy chọn được cài đặt, lưu lượng khí và thể tích khí trong điều kiện tiêu chuẩn sẽ được tính theo AGA NX-19. Việc tính toán có thể dựa trên các yếu tố cố định về nhiệt độ và áp suất hoặc trên các cảm biến nhiệt độ và áp suất được cài đặt tùy chọn. MQMe được thiết kế để có một nhiệt độ bên ngoài và một bộ truyền áp suất bên ngoài được lắp trực tiếp vào đồng hồ.

Đặc Trưng MQME MEDENUS

Một số tùy chọn để truyền dữ liệu tính toán được đo tới hệ thống điều khiển kỹ thuật số (DCS) hoặc SCADA
được trang bị giao diện RS 485 hoặc M-Bus thay thế và một tần số cao (HF) cũng như một bộ tạo xung tần số thấp (LF)
nếu nguồn điện bên ngoài được kết nối với MQME, một tín hiệu có thể định cấu hình 4 đến 20 mA sẽ khả dụng
chuyển động quay của rôto có thể được quét bổ sung với một cảm biến tần số cao (HF) bên ngoài
tín hiệu cảm biến HF cho phép xác định lưu lượng khí thực tế ở độ phân giải cao và có thể được truyền tới bất kỳ hệ thống điều khiển kỹ thuật số (DCS) hoặc SCADA nào cho mục đích điều khiển lưu lượng
bộ chỉnh âm lượng điện tử tích hợp
Tùy chọn
Dải đo hiệu chuẩn WFactory 1:20
bộ điều chỉnh âm lượng tích hợp (bao gồm cảm biến áp suất và nhiệt độ)
đầu ra tương tự (4-20 mA, cần 24 VDC)
RS 485 (không thể sử dụng M-bus)
M-Bus (không thể sử dụng RS 485)
cảm biến HF bổ sung (cần cung cấp điện bên ngoài)
Bơm dầu
1x thermowell
Chứng chỉ kiểm tra 3.1 với danh sách vật liệu chi tiết
