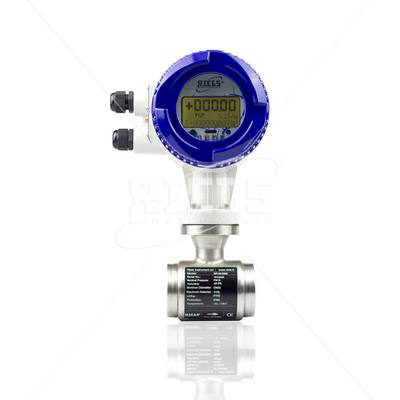

RIF130 Electromagnetic flowmeter

Nguyên lý đo điện từ
Phạm vi đo 0,1 ÷ 28,000 m3 / h như một hàm của đường kính
Tín hiệu ra 4 ÷ 20mA - HART - MODBUS - xung 24Vdc
Kết nối Wafer
Vật liệu thân trong AISI 304 - Lớp lót bên trong PTFE hoặc PFA - Điện cực AISI316SST, Hastelloy C, Titanium, Tantalio
Nhiệt độ lên đến 150 ° C - Áp suất PN10 ÷ PN40

Mô Tả RIF130 RIELS

Lưu  lượng kế điện từ RIF130 sử dụng định luật cảm ứng điện từ Faraday để đo dòng chất lỏng dẫn điện, theo đó một dây dẫn băng qua từ trường tạo ra một điện thế có hướng vuông góc với chính trường.
Trong trường hợp của chúng tôi, dây dẫn là ống được làm bằng thép không gỉ AISI304 với mặt bích làm bằng thép cacbon có hai cuộn dây được lắp đặt ở trên cùng và ở dưới cùng.
Dòng điện chạy qua các cuộn dây tạo ra từ trường gây ra trong các điện cực một hiệu điện thế tỷ lệ với dòng chảy.
Điện thế này có giá trị rất thấp và để có thể đo được, bên trong ống đo được cách điện. Theo đó, chất lỏng trong quá trình không bao giờ tiếp xúc với vật liệu của ống hoặc với vật liệu của mặt bích.

Bộ  chuyển đổi lưu lượng tạo ra dòng điện cung cấp cho cuộn dây, nó thu nhận sự chênh lệch tiềm năng bởi các điện cực, xử lý tín hiệu để tính toán tốc độ dòng chảy và quản lý giao tiếp với bên ngoài.

Thuận lợi:
Độ chính xác tốt
Cố định thiết bị đo
Thích hợp cho chất lỏng bẩn và mài mòn
Không có giới hạn về độ nhớt của chất lỏng
Khả năng của các biện pháp hai chiều
Trại lao động cao
Khoảng trống giảm áp suất
Ứng dụng:
Các ứng dụng chính được thực hiện trong các lĩnh vực sau: công nghiệp hóa chất, lĩnh vực năng lượng (sản xuất và phân phối), khai thác mỏ, xử lý nước, công nghiệp giấy, công nghiệp dược phẩm, công nghiệp thực phẩm và bảo vệ môi trường.
Phép đo không phụ thuộc vào mật độ, độ nhớt, nhiệt độ, áp suất và độ dẫn điện (> 5μS / cm) của chất lỏng.
Dụng cụ đo không được tách ra khỏi chất lỏng mang thể rắn có kích thước lớn không được coi là chất rắn ở dạng huyền phù.
Chúng là tổn thất tải giả định và là những tổn thất cần thiết được giảm thiểu tuyến tính ở phía trên (3Diametri) và phía dưới (2 đường kính) của thiết bị.

Thông số kỹ thuật RIF130
