Van góc ngồi hoạt động bằng khí nén là thiết bị xung quanh cực kỳ đáng tin cậy trong công nghệ van và được thiết kế cho khả năng chuyển đổi rất cao.

Trong thiết kế thép không gỉ cho môi trường trung tính và tích cực nhưng cũng cho một loạt các ứng dụng nhiệt độ phù hợp. Thiết kế ghế góc cạnh mang lại tốc độ dòng chảy cao.

Kích thước
Kích thước:
DN 8 - DN 80

Sức ép
Sức ép:
PN16, PN40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Đồng 5 (Rg 5)

Thau

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường: -30 ° C đến + 170 ° C

Thi công từ -100 ° C đến + 220 ° C

Kết nối
Ren ống Whitworth

Chủ đề NPT

Hàn kết thúc

Kết nối ba kẹp

Kết nối đặc biệt

Phụ kiện
Công tắc giới hạn

Van thí điểm

Ghi đè thủ công

. . .

Các biến thể cơ thể
Thép không gỉ

Đồng

Thau

Các biến thể của thiết bị truyền động
Bộ truyền động piston của

- Đồng thau (mạ crom)

- Thép không gỉ

- Polyme

Bộ truyền động màng ngăn bằng thép không gỉ

Ứng dụng
Khí, hơi, chất lỏng

Phiên bản
Phiên bản nhiệt độ thấp

Phiên bản cân bằng áp suất

Phiên bản được phê duyệt theo DIN 161

Phiên bản khử dầu mỡ, phiên bản không chứa Silicon hoặc PTFE

…

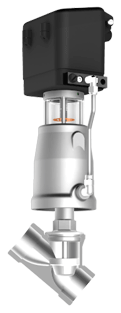

Van điều khiển khí nén với thiết kế góc ngồi. Loại bộ định vị tích hợp 8049 có nghĩa là đạt được thiết kế nhỏ gọn. Tất cả các bộ phận tiếp xúc với môi chất đều được làm từ thép không gỉ.

Kích thước
Kích thước:
DN 8 - DN 80

Sức ép
Sức ép:
PN 40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường: -30 ° C đến +200 ° C

Áp dụng từ -100 ° C đến + 220 ° C

Kết nối
Ren ống Whitworth

Chủ đề NPT

Hàn kết thúc

Kết nối ba kẹp

Kết nối đặc biệt

Người định vị
Bộ định vị kỹ thuật số loại 8049

Bộ định vị khí nén và điện khí nén loại 8047

Bộ định vị với bộ điều khiển quá trình tích hợp loại 8049 IPC

Bộ định vị loại 8047 và loại 8049 cũng ở phiên bản chống cháy nổ

Phụ kiện
Công tắc giới hạn cảm ứng

Các biến thể của thiết bị truyền động
Bộ truyền động piston của

- Đồng thau (mạ crom)

- Thép không gỉ

- Polyme

Bộ truyền động màng ngăn bằng thép không gỉ

Ứng dụng
Khí, hơi, chất lỏng

Phiên bản
Phiên bản nhiệt độ thấp

Phiên bản cân bằng áp suất

Phiên bản khử dầu mỡ, phiên bản không chứa Silicon hoặc PTFE

…

Van tay góc ngồi chất lượng cao được làm từ thép không gỉ, cũng thích hợp cho môi trường trung tính và tích cực. Thiết kế góc ngồi cung cấp tốc độ dòng chảy cao.

Kích thước
Kích thước:
DN 15 - DN 50

Sức ép
Sức ép:
PN 40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường: -30 ° C đến +200 ° C

Kết nối
Ren ống Whitworth

Chủ đề NPT

Hàn kết thúc

Kết nối ba kẹp

Kết nối đặc biệt

Ứng dụng
Khí, hơi, chất lỏng

Van động cơ góc ngồi để bật / tắt và điều khiển hoạt động với môi trường trung tính và tích cực. Cấu hình bộ truyền động đa năng với các phụ kiện linh hoạt.

Kích thước
Kích thước:
DN 15 - DN 80

Sức ép
Sức ép:
PN 16, PN 40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Đồng 5 (Rg 5)

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường: -30 ° C đến +200 ° C

Ứng dụng lên đến + 220 ° C

Kết nối
Ren ống Whitworth

Chủ đề NPT

Hàn kết thúc

Kết nối ba kẹp

Kết nối đặc biệt

Phụ kiện
Bộ định vị tích hợp (thiết bị điện tử định vị)

Công tắc giới hạn

Bộ truyền động
Lực đẩy: 0,45 kN, 0,9 kN, 2,0 kN

Điện áp: 230 V - 50 Hz, 110/120 V - 50/60 Hz

24 V - 50 Hz, 24 V DC

Ứng dụng
Khí, hơi, chất lỏng

Lớp bảo vệ
IP 43, IP 65

Phiên bản
Phiên bản cân bằng áp suất

Phiên bản khử dầu mỡ, phiên bản không chứa Silicon hoặc PTFE

…

Van động cơ góc ngồi nhỏ gọn để bật / tắt và điều khiển hoạt động với phương tiện trung tính và tích cực. Một phiên bản với tùy chọn an toàn không có sẵn có sẵn.

Kích thước
Kích thước:
DN 8 - DN 80

Sức ép
Sức ép:
PN 40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Đồng RG5

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường: -30 ° C đến +200 ° C

Ứng dụng từ -100 ° C đến + 220 ° C

Kết nối
Ren ống Whitworth

Chủ đề NPT

Hàn kết thúc

Kết nối ba kẹp

Kết nối đặc biệt

Phụ kiện
Định vị điện tử, công tắc hành trình, phản hồi vị trí

Tất cả các thiết bị truyền động điều khiển cũng có sẵn với tính năng an toàn thất bại.

Bộ truyền động
Lực đẩy: 800 N

Điện áp động cơ: 24 V AC / DC, 230 V, 110/120 V

Kiểm soát: 3 điểm; (0) 2-10V; (0) 4-20mA

Ứng dụng
Khí, hơi, chất lỏng

Lớp bảo vệ
IP65

Phiên bản
Phiên bản nhiệt độ thấp

Phiên bản cân bằng áp suất

Phiên bản khử dầu mỡ, phiên bản không chứa Silicon hoặc PTFE

…

Van động cơ góc ngồi có độ chính xác cao để bật / tắt và điều khiển hoạt động với phương tiện trung tính và tích cực. Một phiên bản với tùy chọn an toàn không có sẵn có sẵn.

Kích thước
Kích thước:
DN 40 - DN 80

Sức ép
Sức ép:
PN 40

Vật chất
Vật chất:
Thép không gỉ 1.4408

Nhiệt độ
Nhiệt độ:
Nhiệt độ môi trường -30 ° C đến +200 ° C

Ứng dụng lên đến + 220 ° C

Phụ kiện
Định vị điện tử, công tắc hành trình, phản hồi vị trí

Tất cả các thiết bị truyền động điều khiển cũng có sẵn với tính năng an toàn thất bại.

Bộ truyền động
Lực điều khiển: 2kN, 5kN

Điện áp động cơ: 24 V AC / DC, 230 V, 110/120 V

Kiểm soát: 3 điểm; (0) 2-10V; (0) 4-20mA

Ứng dụng
Khí, hơi, chất lỏng

Lớp bảo vệ
IP67

Phiên bản
Phiên bản cân bằng áp suất

Phiên bản khử dầu mỡ, phiên bản không chứa Silicon hoặc PTFE

…
