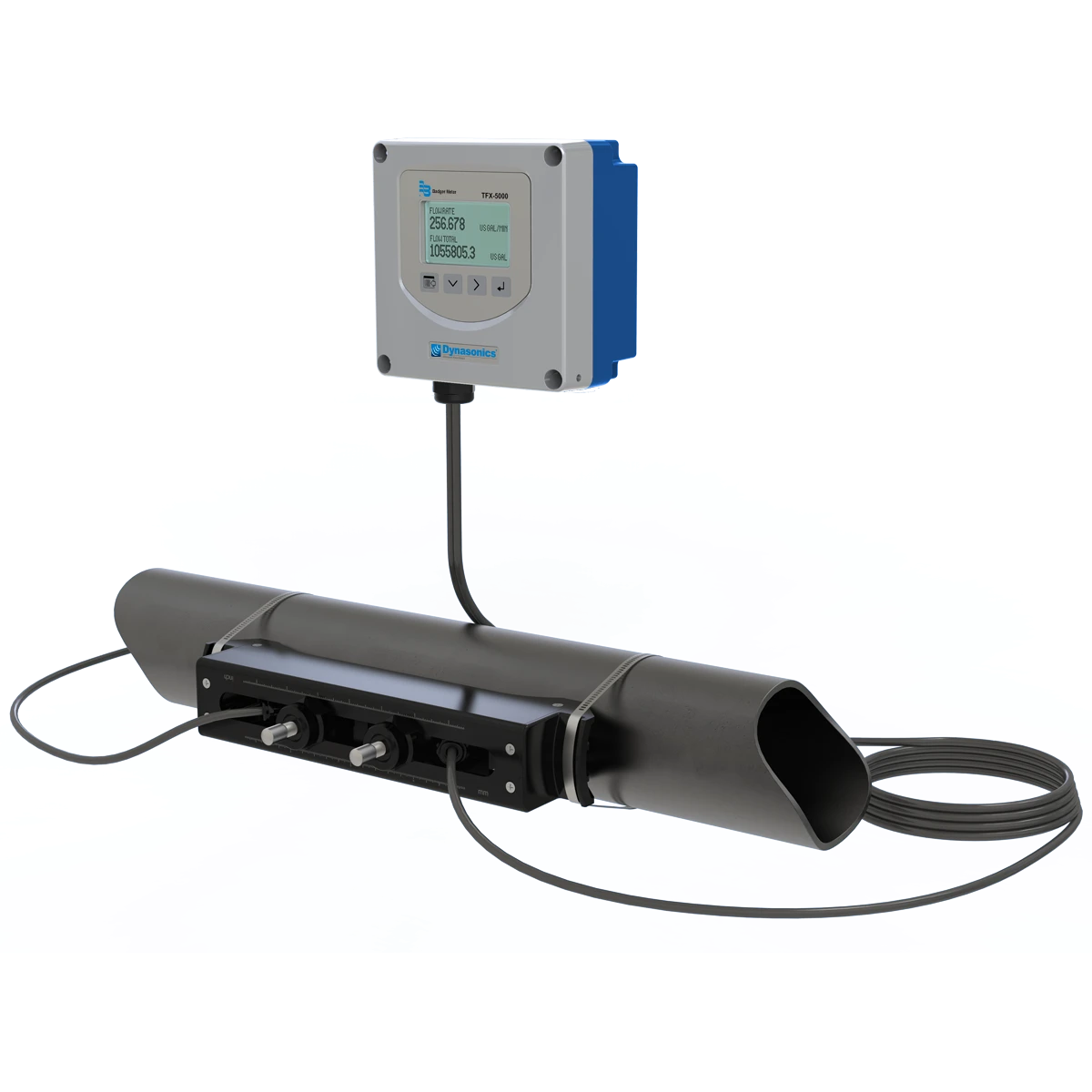

TFX-5000 Ultrasonic Clamp-on Flow Meter

Đồng hồ đo lưu lượng kẹp bằng siêu âm Dynasonics ® TFX-5000 được lắp đặt nhanh chóng và dễ dàng mà không cần cắt hoặc khai thác đường ống. Máy đo có khả năng cao này cung cấp các tính năng nâng cao mà không phá vỡ ngân sách của bạn.

Phạm vi kích thước
15 ... 1200 mm
Phạm vi nhiệt độ
-40 ... 176 ° C
Phạm vi dòng chảy
2,32 ... 125,000 lpm
Sự chính xác
± 0,5% ± 0,008 m / s

Đặc Trưng TFX-5000 Badger Meter

Đồng hồ đo lưu lượng kẹp bằng siêu âm Dynasonics TFX-5000 giảm thời gian và chi phí lắp đặt vì các hoạt động có thể tiếp tục trong quá trình lắp đặt, có thể hoàn thành trong vòng chưa đầy một giờ bởi một người duy nhất.

Không xâm lấn / Không tiếp xúc. Các đồng hồ này dễ dàng gắn vào bên ngoài của đường ống và được cố định tại vị trí mà không bao giờ xuyên qua đường ống hoặc tiếp xúc với chất lỏng bên trong. Tính năng này đặc biệt có lợi trong các môi trường không nên tiếp xúc với chất lỏng, chẳng hạn như chất lỏng ăn da, nước thải thô hoặc nước siêu tinh khiết.
Cấu hình linh hoạt. Có sẵn trong nhiều cấu hình, cho phép bạn chọn đồng hồ phù hợp nhất cho ứng dụng cụ thể của mình.
Bảo trì tối thiểu. Không có bộ phận chuyển động, điều này hầu như loại bỏ nhu cầu bảo trì hoặc thay thế bộ phận trong suốt tuổi thọ của đồng hồ.

Giấy chứng nhận sản phẩm
An toàn chung (tất cả các kiểu máy):
cCSAus, CE, Mức độ ô nhiễm 2, CE tuân thủ Chỉ thị điện áp thấp, 2014/35 / EU

Bộ phát và đầu dò Vị trí Nguy hiểm Hoa Kỳ / Canada: Bộ
phát và đầu dò (tùy chọn chứng nhận B): cCSAus Class I Division 2 Groups ABCD T4
Yêu cầu ống dẫn linh hoạt
Không khả dụng với đầu dò UZ, HZ hoặc JZ và KZ (Easy Rail), Thẻ liên lạc khô phụ trợ hoặc đơn vị có điểm cuối AquaCUE / BEACON

Máy phát (tùy chọn chứng nhận R):
cCSAus Ex ec ic nC IIC T4 Gc; Ví dụ tc IIIB T100 ° C Dc; Loại I, Vùng 2, AEx ec ic nC IIC T4 Gc; Vùng 22,
AEx tc IIIB T100 ° C Dc; Hạng II, Phòng 2, Nhóm FG; Loại III
Không khả dụng với thẻ tiếp xúc Khô bổ trợ hoặc các thiết bị có điểm cuối AquaCUE / BEACON

Đầu dò RZ LZ, NZ, RZ, WZ, YZ (tùy chọn chứng nhận R):
cCSAus Ex ec IIC T6 Gc; Ví dụ tc IIIB T60 ° C Dc; Hạng I, Vùng 2, AEx ec IIC T6 Gc; Vùng 22, AEx tc IIIB T60 ° C Dc; Hạng II, Phòng 2, Nhóm FG;
Loại III
Yêu cầu ống dẫn linh hoạt
Không khả dụng với đầu dò CA-CT, UZ, HZ hoặc JZ và KZ (Easy Rail)

ATEX Vị trí Nguy hiểm:
Máy phát (tùy chọn chứng nhận V): II 3 GD Ex ec ic nC IIC T4 Gc, Ex tc IIIB T100 ° C Dc; Đầu dò Tamb: -25… 60 ° C
JZ (DTTJ), KZ (DTTK), LZ (DTTL), NZ (DTTN) và RZ (DTTR): II 3 GD Ex ec IIC T6 Gc; Ví dụ tc IIIB T60 ° C Dc; Tamb: -25… 60 ° C
Không khả dụng với đầu dò UZ, CA sang CT hoặc HZ; ống dẫn linh hoạt, thẻ tiếp xúc khô phụ trợ hoặc điểm cuối AquaCUE / BEACON

Vị trí Nguy hiểm IECEx:
Máy phát (tùy chọn chứng nhận V): Ex ec nC ic IIC T4 Gc; Ex tc IIIC T100 ° C Dc; Tamb: -25 ° C… 60 ° C
Đầu dò JZ, KZ, LZ, NZ và RZ: Ex ec IIC T6 Gc; Ví dụ tc IIIB T60 ° C Dc; Tamb: -25… 60 ° C
Không khả dụng với đầu dò UZ, CA sang CT hoặc HZ; ống dẫn linh hoạt, thẻ tiếp xúc khô phụ trợ hoặc điểm cuối AquaCUE / BEACON

Thông số kỹ thuật TFX-5000

Phạm vi kích thước
15 ... 1200 mm
Phạm vi nhiệt độ
-40 ... 176 ° C
Phạm vi dòng chảy
2,32 ... 125,000 l / phút
Sự chính xác
± 0,5% ± 0,008 m / s
Độ lặp lại
± 0,2%
Nguồn cấp
9 ... 28V DC | 20 ... 26 AC | 85 ... 264 AC
Giao diện
BACnet MS / TP, BACnet / IP, Modbus RTU, Modbus TCP, EtherNet / IP, BEACON ® / AquaCUE ®  kết nối
