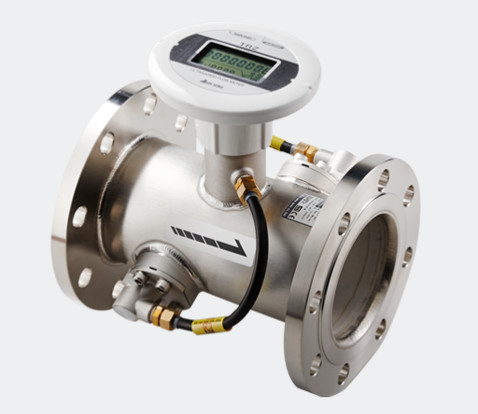

ATZTA TRZ Đồng hồ đo lưu lượng siêu âm cho khí nén AICHI TOKEI

Model

Thông số kỹ thuật nguồn bên ngoài

TRZ100D-C / 4P

TRZ150D-C / 4P

TRZ200D-C / 4P

Thông số kỹ thuật pin tích hợp

TRZ100-C / 4P

TRZ150-C / 4P

TRZ200-C / 4P

Đường kính (Đường kính danh nghĩa)

100A

150A

200A

Nguồn năng lượng

Thông số kỹ thuật nguồn bên ngoài

32-18. 24 VDC ± 10%; Công suất tiêu thụ: 1,1 W trở xuống

Thông số kỹ thuật pin tích hợp

Pin Lithium có tuổi thọ pin khoảng 10 năm (dưới nhiệt độ môi trường 20 ° C)

Chất lỏng có thể đo lường

Không khí (chủ yếu là không khí trong nhà máy)

Nhiệt độ và độ ẩm chất lỏng

- 10 đến 60 ° C, 90% RH trở xuống

Áp lực vận hành

Dưới 0 đến 1 MPa (Áp suất đồng hồ)

Phạm vi tốc độ dòng chảy (Dòng chảy thực tế)

± 10 ～ 500m3 / h

± 24 ～ 1200m3 / h

± 40 ～ 2000m3 / h

Độ chính xác của phép đo lưu lượng

± 2% RS

± 50 ～ 500m3 / h

± 120 ～ 1200m3 / h

± 200 ～ 2000m3 / h

± 5% RS

± 10 ～ 50m3 / h

± 24 ～ 120m3 / h

± 40 ～ 200m3 / h

Cắt tốc độ dòng chảy thấp

± 2,6m3 / h

± 5,0m3 / h

± 9,0m3 / h

Độ chính xác của chuyển đổi bình thường

± 2% (300 kPa trở lên)

Hiển thị (Được chuyển đổi bằng các nút)

Người mẫu

LCD 7 phân đoạn (có hiển thị đơn vị và cảnh báo)

Màn hình chính

[Chế độ hiển thị dòng chuyển tiếp] Tốc độ dòng tích lũy: 0000000000 (Nm3 / h) trong 10 chữ số Tốc độ dòng tích lũy chuyến đi: 000000000 (Nm3 / h) trong 9 chữ số Tốc độ dòng tức thời: 0000000 (NL / phút) ở 7 chữ số [200A: × 10]

[Chế độ hiển thị dòng chuyển tiếp và đảo ngược] Tốc độ dòng tích lũy chuyển tiếp: 0000000000 (Nm3 / h) ở 10 chữ số Tốc độ dòng tích lũy ngược: -000000000 (Nm3 / h) ở 9 chữ số Tốc độ dòng tức thời: 0000000 (NL / phút) ở 7 chữ số [200A: × 10]

Màn hình phụ

Tốc độ dòng chảy tức thời: 000.00 (Nm3 / h, dưới 200 Nm3 / h) ở 5 chữ số 0000.0 (Nm3 / h, 200 Nm3 / h trở lên và nhỏ hơn 2000 Nm3 / h) ở 4 và 1/2 chữ số 00000 (Nm3 / h, 2000 Nm3 / h trở lên) ở 5 chữ số [200 A × 10]

Áp suất: 0000.0 kPa trong 5 chữ số Nhiệt độ: 00.0 ° C trong 3 chữ số

Đầu ra

Sản lượng hiện tại

4 đến 20 mA (± 0,5% FS), Điện trở tải 400 Ω trở xuống, Dòng ra trên 22 mA Chọn đầu ra từ tốc độ dòng chảy tức thời, áp suất và nhiệt độ bằng cách nhấn một nút. Nguồn điện riêng biệt (24 VDC ± 10% ) là cần thiết nếu bạn sử dụng đồng hồ đo thông số kỹ thuật của pin tích hợp. * 1

Dải đầu ra (4 đến 20 mA): Tốc độ dòng chảy tức thời 0 đến ☐☐☐☐ Nm3 / h (chế độ hiển thị dòng thuận) - ☐☐☐☐ đến ☐☐☐☐ Nm3 / h (Chế độ hiển thị dòng thuận và nghịch) ☐☐ ☐☐ là các giá trị được thiết lập bởi một nút.

Áp suất: 0 đến 1000 kPa Nhiệt độ: -10 đến 60 ° C

Liên hệ đầu ra

Hệ thống đầu ra hai rãnh hở Tải tối đa: 24 VDC, 10 mA Tần số tối đa: 10 Hz Chế độ làm việc: 35% đến 65%

Đầu ra 1: Xung đơn vị (Luồng chuyển tiếp) Đầu ra 2: Xung đơn vị (Luồng ngược) Cảnh báo tốc độ dòng chảy trên và giới hạn dưới Lựa chọn đầu ra bức điện

Đơn vị đầu ra xung: 1 Nm3 / P hoặc 10 Nm3 / P

Phương thức kết nối

JIS 10K mặt bích

Vị trí lắp đặt

Ngang (màn hình LCD được đặt lên trên) hoặc lắp dọc

Các vật liệu tiếp xúc với khí

Hợp kim thép không gỉ, PPS, cao su fluorosilicone, v.v.

Khối lượng

Thông số kỹ thuật nguồn bên ngoài

10,3kg

18,3kg

24,4kg

Thông số kỹ thuật pin tích hợp

10,5kg

18,5kg

24,6kg

Vị trí lắp đặt

Trong nhà và ngoài trời (Đạt tiêu chuẩn cấp an toàn IP64)

Nhiệt độ bảo quản

-20 đến 70 ° C, không ngưng tụ

Tuân thủ quy định

Tuân theo dấu CE (EN 61000- 6-2: 2005 và EN 61000- 6-4: 2007)
