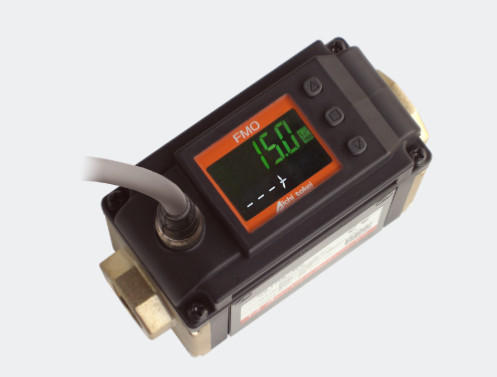

CX10 , CX15 , CX20 Aichi Tokei Cảm biến lưu lượng điện từ - Nhà phân phối AICHI TOKEI

Model

CX

Đường kính danh nghĩa
Độ chính xác-Phạm vi tốc độ dòng chảy được đảm bảo

CX10

CX15

CX20

0,5 ~ 15 L / phút

2.0 ~ 60 L / phút

Phạm vi tốc độ dòng có thể hiển thị

0,0 ~ 18 L / phút

0,0 ~ 72 L / phút

Cắt giảm lưu lượng thấp

0,45 L / phút

1,8 L / phút

Độ chính xác lặp lại

± 2% FS (Không cần đường ống thẳng)

Đặc điểm nhiệt độ

Nhiệt độ môi trường

± 5 ％ FS (Sai ​​số tương đối khi thay đổi từ nhiệt độ tiêu chuẩn 25 ° C sang 10 ° C hoặc 50 ° C)

Nhiệt độ chất lỏng

± 5% FS (Sai ​​số tương đối khi thay đổi từ nhiệt độ tiêu chuẩn 25 ° C sang 1 ° C hoặc 85 ° C)

Kết nối đường ống

Rc3 / 8

Rc1 / 2

Rc3 / 4

Phạm vi nhiệt độ chất lỏng

0 ~ 85 ° C

Dải độ dẫn điện

5μS / cm ~ 3ｍS / cm

Chất lỏng có thể đo lường

Nước, chất làm mát hòa tan trong nước

Áp lực công việc

0 ~ 1 MPa

Sự chịu đựng dưới áp lực

2 MPa

Giảm áp suất

0,02 MPa trở xuống

Thời gian phản hồi (63% phản hồi)

0,25 giây ／ 0,5 giây ／ 1 giây ／ 2 giây ／ 5 giây (Giá trị mặc định: 1 giây）

Nhiệt độ môi trường làm việc / Độ ẩm môi trường làm việc

0 ~ 50 ° C ／ 35 ~ 85% RH (Không ngưng tụ)

Màn hình LED

Màn hình chính: 4 chữ số và 7 đoạn (Màn hình hai màu xanh lục và đỏ) Màn hình phụ: 6 chữ số và 11 đoạn (Trắng)

Màn hình chính

Hiển thị tốc độ dòng chảy tức thời hoặc khối lượng dòng chảy tích lũy

Màn hình phụ

Chế độ đầu ra hoặc chế độ đầu vào, hướng dòng chảy, ký tự tùy ý (Có thể lựa chọn)

Đơn vị hiển thị

Tốc độ dòng chảy tức thời: L / phút; Lưu lượng tích lũy: L, kL hoặc ML (Có thể lựa chọn)
Ngõ ra bóng bán dẫn NPN hoặc PNP * Vui lòng chọn khi đặt hàng.

Chuyển đổi đầu ra

Điện áp tải tối đa / Dòng điện

30 VDC / 50 ｍA

Chế độ đầu ra

Chế độ phán đoán mức / Chế độ đánh giá cửa sổ / Chế độ đầu ra lưu lượng tích lũy theo chuyến / Chế độ đầu ra xung thể tích lưu lượng tích lũy / Chế độ đầu ra cảnh báo (Có thể lựa chọn)
(Chế độ đầu ra xung thể tích lưu lượng tích lũy: Đường kính danh nghĩa 10: Đơn vị xung: 0,01 L / P, BẬT- thời gian: 10 ± 5 ms; Đường kính danh nghĩa 15 và 20: Đơn vị xung 0,1 L / P, Thời gian bật: 50 ± 5 ms)

Đầu ra tương tự
* 1

Điện áp / Dòng điện

Trở kháng tải 1 đến 5 V DC: 50 kΩ trở lên / Trở kháng tải 4 đến 20 mA: 500 Ω trở xuống
* Vui lòng chọn khi đặt hàng.

Chuyển đổi đầu vào
* 1

Thời gian đầu vào

20 mili giây trở lên

Dòng điện ngắn mạch

Khoảng 2 mA

Lớp bảo vệ

IP65 (Khi sử dụng cáp đầu nối kết nối thân máy)

Mức tiêu thụ hiện tại

65 mA trở xuống

Nguồn năng lượng

24 VDC ± 10% PP gợn sóng trong vòng ± 10%

Vị trí lắp đặt

Miễn phí

Cân nặng

Xấp xỉ 460g

Xấp xỉ 490g

Xấp xỉ 520g

Vật liệu phụ tùng ướt

PPS / FKM / Đồng (CAC804)

Phụ kiện

Cáp kết nối thân-kết nối: 3 m

Phần tùy chọn

Khung cài đặt
