Bộ ghi dữ liệu VM8100A OHKURA| OHKURA-VIETNAM

■ Thành tích bắt đa điểm tốc độ cao
Bằng cách cung cấp các mạch đo độc lập trong mỗi kênh, việc lấy mẫu tốc độ cao có thể được thực hiện tại tất cả các điểm trong tối đa 12 kênh.

■ Điều khiển đơn giản bằng bảng cảm ứng
Điều khiển bảng điều khiển cảm ứng trực quan cho phép thiết bị được sử dụng dễ dàng.

■ Được trang bị bộ nhớ tích hợp dung lượng lớn
Được trang bị bộ nhớ tích hợp dung lượng lớn có kích thước khoảng 450 MB. Ghi âm dài hạn có thể được thực hiện chỉ bằng cách sử dụng đơn vị chính.

■ Thẻ CF được sử dụng làm phương tiện ghi ngoài
Tương thích với thẻ CF lên đến 8 GB, cho phép ghi trong thời gian dài. Thiết bị bộ nhớ USB cũng có thể được sử dụng như một tùy chọn.
(Bao gồm thẻ CF 1 GB theo tiêu chuẩn)

■ Khả năng tương thích với trình thu hồi RM10G hiện có
Cấu trúc của khối thiết bị đầu cuối phía sau được thiết kế để tương thích với đầu ghi RM10G hiện có. Nếu một đơn vị hiện có được thay thế, hệ thống dây hiện có và các thành phần khác có thể được sử dụng như hiện tại. Một khối thiết bị đầu cuối có thể chứa đầu vào từ số lượng kênh lớn hơn cũng có sẵn.

■ Cấu trúc tích hợp của các đơn vị nội bộ
Do các thành phần hiệu chuẩn đều được đặt trong các thiết bị bên trong, nên chỉ có thể thực hiện hiệu chuẩn với các thiết bị bên trong, trong khi vẫn giữ nguyên trường hợp nối dây (không bao gồm TC).

■ Chỉ hiển thị đa dạng với một thiết bị không giấy
Các nút trên màn hình có thể được sử dụng để dễ dàng chuyển đổi giữa màn hình đồ thị thanh, màn hình xu hướng và màn hình kỹ thuật số. Các màn hình có thể được xem rất linh hoạt theo ứng dụng. Ngoài ra, làm nổi bật màn hình xu hướng hoặc xác nhận cài đặt có thể được thực hiện bằng cách chạm vào kênh áp dụng.

■ Được trang bị các chức năng tính toán
Ngoài các hoạt động số học cơ bản và các hàm tổng số có thể được thực hiện trên đầu vào, các hàm tính toán có thể ghi dữ liệu thu được từ DI hoặc bằng các phương thức truyền thông làm giá trị đo cũng được cung cấp.

■ Bao gồm tiêu chuẩn của phần mềm hỗ trợ PC
Phần mềm bao gồm các trình tải tham số có thể được sử dụng để đặt tham số trên PC và phần mềm xem dữ liệu có thể được sử dụng để xem và phân tích dữ liệu đo, được bao gồm dưới dạng phụ kiện tiêu chuẩn.

■ Tương thích với 2 loại cấu hình bên ngoài và bảng điều khiển
Được thiết kế để tương thích với máy ghi âm RM10G, và tương thích với 2 loại cấu hình bên ngoài và bảng điều khiển.

■ Được trang bị theo tiêu chuẩn với các chức năng giao tiếp bằng Ethernet
Các chức năng máy chủ / máy khách FTP, chức năng máy chủ HTTP, chức năng máy khách SNTP và chức năng TCP ModBus có thể được sử dụng.

■ Chức năng giao tiếp (tùy chọn)
Ngoài Ethernet, RS-485 có sẵn dưới dạng tùy chọn, cho phép liên lạc bằng Modbus RTU.

■ Cấu trúc chống động đất (tùy chọn)
Bằng cách bảo vệ thiết bị với các hỗ trợ chống động đất, nó có thể được chế tạo để chịu được các rung động 2G theo hướng lên xuống và 4G ở phía trước và phía sau bên phải.

■ Chức năng nhận xét viết tay (V1.20 trở lên)
Nhận xét có thể được nhập dưới dạng viết tay về xu hướng lịch sử.

CATALOG

PAPERLESS RECORDER／
VM8100A

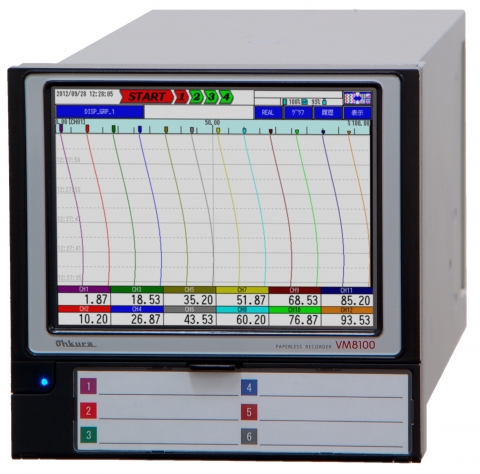

The VM8100A is a paperless recorder that employs a 5.7-inch TFT liquid crystal display. It uses CompactFlash (referred to as "CF cards" hereafter) for its recording media, and is also equipped with network functions as standard. Its input types can include thermocouples, resistance temperature detectors, and DC voltage (current), which can be set as desired in up to 12 channels. Aside from input, calculation processes can be performed in up to 48 channels. Data currently being recorded and data stored on CF cards can be viewed on the display. They can also be viewed on a PC using the included viewer software.

Features

■Achievement of high-speed multi-point capture
By providing independent measurement circuits in each channel, high-speed sampling can be performed at all points in up to 12 channels.

■Simple control using a touch panel
Intuitive touch panel control allows the unit to be used easily.

■Equipped with large-capacity built-in memory
Equipped with large-capacity built-in memory that is roughly 450 MB in size. Long-term recording can be performed using only the main unit.

■CF cards are employed as external recording media
Compatible with CF cards up to 8 GB, allowing recording over extended periods. USB memory devices can also be used as an option.
(Includes a 1 GB CF card as standard)

■Compatibility with existing RM10G recorer
The structure of the rear terminal block is designed for compatibility with existing RM10G recorder. If an existing unit is replaced, the existing wiring and other components can be used as they are. A terminal block that can accommodate input from a greater number of channels is also available.

■Integrated structure of internal units
Since the calibration components are all located in internal devices, it is possible to perform calibration with the internal devices only, while leaving the case wiring intact (excluding TC).

■Diverse displays only possible with a paperless device
On-screen buttons can be used to easily switch between bar graph displays, trend displays, and digital displays. The displays that can be viewed are highly flexible in accordance with the application. Also, highlighting of trend displays or setting confirmation can be performed by touching the applicable channel.

■Equipped with calculation functions
In addition to basic arithmetic operations and totalization functions that can be performed on input, calculation functions that can record data obtained from DI or by communication methods as measurement values are also provided.

■Standard inclusion of PC support software
Software including parameter loaders that can be used to set parameters on a PC, and data viewer software that can be used to view and analyze measured data, are included as standard accessories.

■Compatible with 2 types of external configurations and panel cutouts
Designed for compatibility with RM10G recorder, and compatible with 2 types of external configurations and panel cutouts.

■Equipped as standard with communication functions using Ethernet
FTP server/client functions, HTTP server functions, SNTP client functions, and ModBus TCP functions can be used.

■Communication functions (option)
Aside from Ethernet, RS-485 is available as an option, allowing communication by Modbus RTU.

■Earthquake-resistant structure (option)
By securing the device with earthquake-resistant supports, it can be made to withstand vibrations of 2G in the up-down direction and 4G in the front-back and left-right directions.

■Handwritten comment function (V1.20 and later)
Comments can be entered in handwritten form on historical trends.
