Bộ truyền động Actuator L120 Nippon Gear

Bộ truyền động Actuator L120 Nippon Gear
- Mã sản phẩm : L120

  Xuất xứ:

  JAPAN

  Email:

  sale08@tmpvietnam.com

  Mô tả:

  Đại lý phân phối hãng NIPPON GEAR tại Việt Nam.

Thông Tin Sản Phẩm
Đánh Giá

Phạm vi rộng cho các quy trình

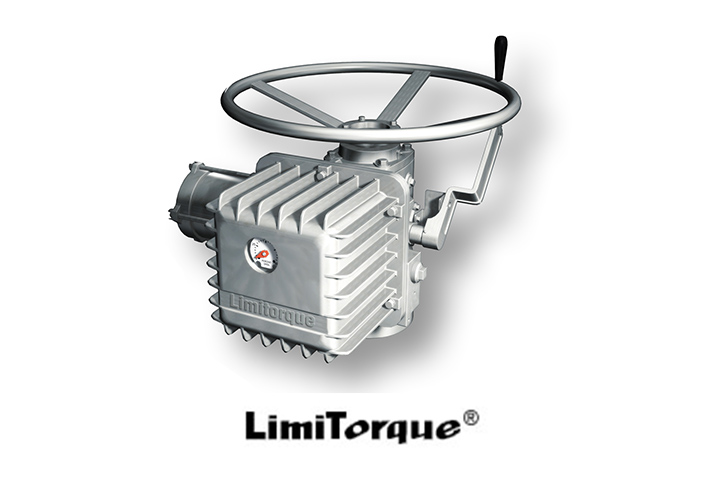

Bộ điều khiển van Limitorque
dòng L120
Dòng Limitorque L120 cung cấp bộ truyền động van loại nhiều vòng được trang bị động cơ và bộ truyền động bánh răng.
Ngoài cấu trúc mạnh mẽ và có độ chính xác cao cùng cơ chế điều khiển được cải tiến, thiết kế có khả năng bảo trì vượt trội đảm bảo hoạt động ổn định trong thời gian dài. Để đáp ứng nhu cầu của nhiều lĩnh vực, chúng tôi cung cấp tám kích thước đơn vị và loại bảo vệ, chẳng hạn như loại chống thấm nước và chống cháy nổ.

Ứng dụng
– Nhà máy nhiệt điện, thủy điện, hệ thống cấp thoát nước, dầu mỏ, hóa chất, tàu thủy, sản xuất giấy.
– Bộ truyền động L120 có thể được gắn trực tiếp vào các van loại nhiều vòng (như van cửa, van găng tay, van thông và van thủy lực).
– Chúng có thể được gắn vào các van loại xoay một phần (như van bướm, van chặn và van điều tiết) kết hợp với bộ truyền động cho van loại xoay một phần.

Specifications

Unit size			L120-10	L120-20	L120-40	L120-85	L120-190	L120-420	L120-800	L120-2000
Mechanism and specifications	Allowable torque N・m		140	270	540	1100	2500	5700	11000	27000
	Allowable thrust kN		44	88	130	200	330	620	1100	2200
	Maximum system diameter mm	Screw connection Drive 2	※32	※57	※66	※83	※88	※127	※127	※158
	Maximum system diameter mm	Key connection ※※Drive 1	24 （7×3 ）	46 （14×3.8 ）	53 （16×4.3 ）	70 （20×4.9 ）	73 （20×4.9 ）	108 （28×6.4 ）	180 （45×10.4 ）	206 （50×11.4 ）
	Output shaft rotation frequency min-1	60Hz	12-192	12-192	12-192	12-192	12 18-96 120-192	12 18-72 84-168	12-36 84-192	12-30 36-60
	Output shaft rotation frequency min-1	50Hz	12-168	12-168	12-168	12-168	12-18 24-84 96-168	12-18 24-60 72-168	12-60 72-144	12-30 36-48
	Reduction rate of manual type	Standard	1:1	1:1	1:1	※※※	40:1 24:1 9:1	39:1 28:1 11:1	34:1 13:1	270:1 164:1
	Reduction rate of manual type	Option	4.2:1	5.7:1	12:1	ー	115:1 69:1 26:1	236:1 170:1 67:1	202:1 79:1	772:1 468:1
	Attachable actuator		BA(Allowable thrust: 26 – 1,200 kN, for multi-turn-type valve) HB(Allowable torque: 0.83 – 200 kN·m, for part-turn-type valve) H(Allowable torque: 390 – 1,100 kN·m, for part-turn-type valve)
Electric and control specifications	Motor	Power supply	AC 200V/400V/50Hz、200V/440V/60Hz(Compatible to 600 V AC and lower)
		Starting torque	500%
		Insulation class	Class F
		Rated time	15 minutes
		Thermostat	15 minutes
		Space heater	Supplied
		Thermal protector	Option
	Motor starter		Option
	Trans
	Push-button switch
	Indication light
	Selector switch
	Position transmitter
	Modulating control
Protection type	Protection structure		IP55,67、NEMA,I,Ⅱ,Ⅳ,Ⅵ
Protection type	Explosion-proof		JIS Exdll BT4 FM Class 1 Group B,C,D Division 1,2 FM Class 2 Group E,F,G Division 1,2 CSA Class 1 Group B Division 2 CSA Class 1 Group C,D Division 1,2 CSA Class 2 Group E,G Division 1,2 Cenelec Group 2a,2b T4（BS 5501 PART 5 ）

*Represents the screw connection with a thrust base.
**Represents the key connection and the value in parenthesis is the maximum keyway dimension.
***Same as the reduction ratio of the unit.
The L120-85 and higher models are manufactured by Flowserve Corporation in the United States.
