Sản phẩm

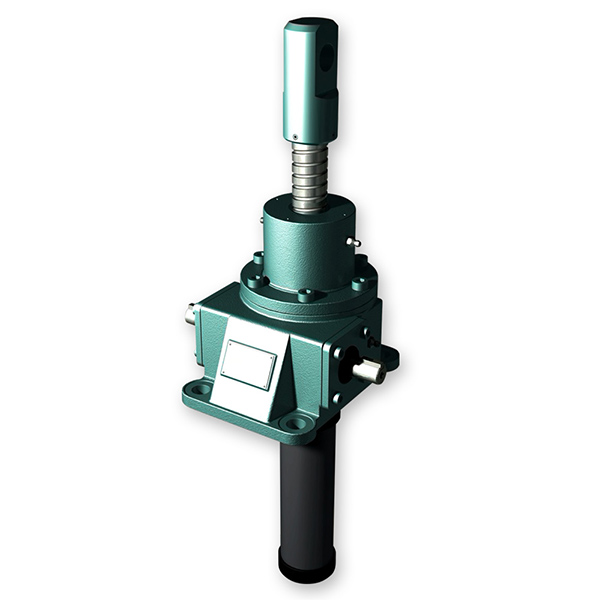

Vít Me Nippon Gear
- Mã sản phẩm : Ball Screw Jack

  Xuất xứ:

  JAPAN

  Email:

  sale08@tmpvietnam.com

  Mô tả:

  Đại lý phân phối hãng NIPPON GEAR tại Việt Nam.

Thông Tin Sản Phẩm
Đánh Giá

Sử dụng kích vít me bi có hiệu suất cao và phù hợp nhất khi sử dụng trong môi trường hoạt động tốc độ cao.

Đặc trưng
– Loại kích này không có chức năng tự khóa nên cần phải lắp phanh.
– Công suất: 10kN~1000kN
– Kích nâng bao gồm một bánh răng trục vít có độ chính xác cao và một vít me bi; đạt được tốc độ cao và hiệu suất cao bằng cách sử dụng ma sát lăn.
– Chúng tôi cũng có thể sản xuất kích nâng có cơ cấu chống xoay giúp ngăn không cho vít nâng bị kéo quay.
– Có nhiều tùy chọn khác nhau, bao gồm ống thổi chống bụi để bảo vệ vít nâng, công tắc giới hạn để điều khiển và bộ mã hóa RC.

Thông số kỹ thuật :

Series/Size Code	J0B		J1B	J2B	J3B	J4B	J5B	J6B	JFB	J7B
Capacity	10kN		25kN	50kN	100kN	200kN	300kN	500kN	750kN	1000kN
Lifting screw diameter	20mm		25mm	36mm	45mm	60mm	80mm	100mm	120mm	140mm
Lifting screw lead	5mm		8mm	10mm	12mm	16mm	20mm	24mm	28mm	32mm
Worm gear ratio	H	5	6	6	8	8	10 2/3	10 2/3	10 2/3	12 2/3
Worm gear ratio	L	24	24	24	24	24	32	32	38	36
Effciency	H	0.64	0.61	0.61	0.59	0.6	0.61	0.6	0.61	0.62
Effciency	L	0.36	0.38	0.35	0.43	0.44	0.41	0.39	0.39	0.38
Maximum allowable power per jack	0.75kW		1.3kW	2.5kW	3.7kW	6kW	9.5kW	14kW	17kW	22kW
Input shaft torque at no load (b)	0.3N・m		1N・m	2N・m	3N・m	5N・m	10N・m	20N・m	30N・m	40N・m
Torque coefficient (a)	H	0.25	0.35	0.43	0.4	0.53	0.49	0.6	0.68	0.65
Torque coefficient (a)	L	0.09	0.14	0.19	0.18	0.24	0.25	0.3	0.3	0.37
Required input torque at maximum load	H	2.8N・m	9.7N・m	24N・m	43N・m	111N・m	157N・m	319N・m	542N・m	685N・m
Required input torque at maximum load	L	1.2N・m	4.5N・m	12N・m	21N・m	53N・m	84N・m	172N・m	256N・m	412N・m
Required input torque at maximum load	H	1.5N・m	5N・m	13N・m	21N・m	56N・m	80N・m	160N・m	180N・m	370N・m
Required input torque at maximum load	L	0.18N・m	0.7N・m	1.5N・m	3.5N・m	10N・m	9N・m	14N・m	15N・m	21N・m
Worm rotation per 10mm of stroke	H	10	7.5	6	6.7	5	5.3	4.4	3.8	3.9
Worm rotation per 10mm of stroke	L	48	30	24	20	15	16	13.3	13.6	11.2
Speed coefficient (c) (screw lead per rotation of input shaft)	H	1.0mm	1.33mm	1.67mm	1.50mm	2mm	1.87mm	2.26mm	2.62mm	2.53mm
	L	0.21mm	0.33mm	0.42mm	0.5mm	0.67mm	0.63mm	0.75mm	0.74mm	0.89mm
Maximum allowable input rotation speed (over 1000min-1 must be oil lubruicated)	1800min-1		1800min-1	1800min-1	1800min-1	1800min-1	1800min-1	1800min-1	1800min-1	1800min-1
Anti-rotation key torque at maximum load	5N・m		15N・m	45N・m	115N・m	300N・m	600N・m	1250N・m	2250N・m	3500N・m
Input shaft allowable overhang load	300N		450N	700N	1200N	1200N	2200N	2500N	2500N	3000N
Amount of filled grease	0.15kg		0.35kg	0.8kg	1.5kg	2.3kg	4.5kg	6kg	12kg	15kg
Operating temperature range	-15〜80℃		-15〜80℃	-15〜80℃	-15〜80℃	-15〜100℃	-15〜100℃	-15〜100℃	-15〜100℃	-15〜100℃
