Máy quét sê-ri 45RM4

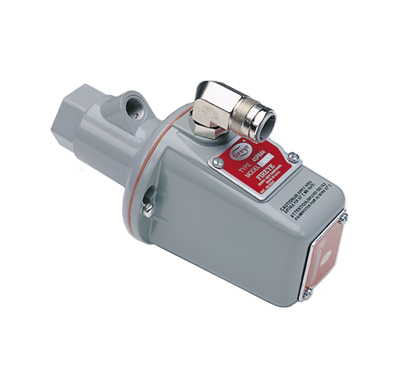

Máy quét lửa Fireye ® Type 45RM4 là thiết bị tự kiểm tra, cảm biến ngọn lửa. Chúng bao gồm một thấu kính, bộ tách sóng quang và mạch điều chỉnh tần số trạng thái rắn có trong vỏ nhôm đúc.

Khi được hỗ trợ bởi bộ điều khiển bảo vệ ngọn lửa Fireye tương thích, tự kiểm tra, máy quét sẽ phát hiện sự hiện diện và vắng mặt của ngọn lửa có những đặc điểm nhất định.

45RM4 có bộ chọn xoay 16 vị trí để chọn tần số ngọn lửa nhấp nháy lý tưởng. Điều này có hiệu quả trong việc phát hiện và phân biệt các điều kiện Flame ON và Flame OFF khi cài đặt trong đó phát thải tần số thấp chiếm ưu thế (than nghiền, lo-nox, v.v.), cũng như các ứng dụng tần số trung bình (khí tự nhiên). Điều này cho phép máy quét loại 45RM4 phân biệt giữa ngọn lửa được nhắm mục tiêu và ngọn lửa nền cho một loạt các ứng dụng và nhiên liệu.

THÔNG TIN CHI TIẾT: 45RM4

MATERIALS:

Electronics housing: Cast aluminum

Inner and outer carriers:

                                       Hexagonal mounting head: 303 Stainless steel.

                                       Forward portions: flexible stainless steel; Rear portions: rigid black iron pipe.

                                       Optics: High temperature glass or quartz.

DIMENSIONS: See figure 1.

MOUNTING:

Front:

            Hexagonal head, 1 1/2" across flats x 1 3/4" long, welded into mechanism that follows burner motion.

Rear:

            Rigid 1" pipe welded to windbox wall. Optional compression fitting with flange, P/N 60-2806

Electronics: Fastened to inner carrier with two 1/4"- 20 screws.

ELECTRICAL: Refer to specific flame scanner and amplifier bulletins.

PURGE AIR:

Source                : Provided by customer

Connections       : 3/8" female NPT at scanner flange 1" female NPT at outer carrier pipe “Y.”

Volume required: 4 - 15 SCFM (113 - 425 L/M) at either the 1" NPT or 3/8" NPT tap. Minimum applied pressure                                         should  be 15" w.c. (at 1" NPT) and 25" w.c. (at 3/8" NPT) above furnace pressure.

TEMPERATURE:

Electronics: Models 45RM1, 45RM2, 45RM4: -40 F (-40 C) min., 150F (65C) max. Model 45FS1: -4F (-20C)                              min. 150F (65 C) max. Model 45UVFS1: -4F (-20C) min., 131F (55 C) max.

Fiber Optics: 800F (427C) max. glass /752F (400C) max. quartz.

OPTICAL FIELD OF VIEW: 13 sq. in. @ 3 feet (100 sq. cm. @ 1.0 meter)
