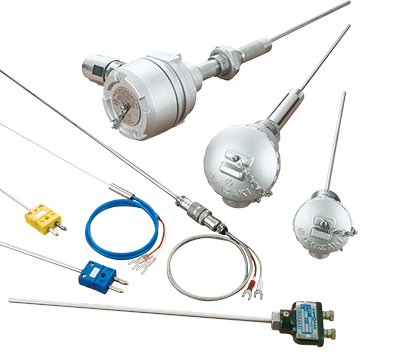

Cảm biến nhiệt kế điện trở loại ống bảo vệ OKAZAKI

Cảm biến nhiệt kế điện trở kiểu ống bảo vệ là cảm biến nhiệt kế điện trở thông thường, có cấu trúc nhằm mục đích bảo vệ phần tử điện trở khỏi bầu không khí của mục tiêu đo. Hiện nay, cảm biến nhiệt kế điện trở có vỏ bọc được sử dụng trong hầu hết các sản phẩm; tuy nhiên, loại ống bảo vệ được sử dụng trong một số sản phẩm vì việc sản xuất loại có vỏ bọc khó khăn hơn và có hạn chế về chi phí. Đối với các mục đích sử dụng đặc biệt, các cảm biến nhiệt kế điện trở được cách điện / tráng nhựa được sử dụng.

Nguyên lý của cảm biến nhiệt kế điện trở bạch kim
Nói chung, điện trở của kim loại thay đổi theo nhiệt độ. Đặc biệt, platin được đặc trưng bởi mối quan hệ tuyến tính của sự thay đổi và hệ số nhiệt độ lớn hơn so với các kim loại khác; do đó, bạch kim thích hợp để đo nhiệt độ. Bạch kim có thể thu được với độ tinh khiết cao vì các đặc tính hóa học và vật lý tuyệt vời của nó; do đó, nó có thể được sử dụng ổn định như một phần tử kháng trong một thời gian dài. Các đặc tính đã được tiêu chuẩn hóa bởi JIS và các tiêu chuẩn nước ngoài khác, và có thể đo nhiệt độ với độ chính xác cao.

Kết cấu Resistance Thermometer Sensors okazaki

Cảm biến nhiệt kế điện trở bao gồm phần tử điện trở, dây dẫn bên trong, ống cách điện, Ống bảo vệ, hộp đấu dây, giá đỡ cần thiết, v.v.

１．Các yếu tố trở kháng
Phần tử điện trở đo nhiệt được làm bằng phần tử gốm có độ chính xác cao (CERACOIL) của chúng tôi, và nó được cố định bên trong ống bảo vệ bằng một vây không gỉ và dẫn nhiệt tốt.

２．Dây dẫn nội bộ
Dây dẫn bên trong kết nối phần tử điện trở với thiết bị đầu cuối. Loại 3 dây của dây dẫn là tiêu chuẩn; tuy nhiên, chúng tôi cũng sản xuất dây dẫn loại 2 dây và loại 4 dây. Chúng tôi sử dụng niken để dẫn điện.

３．Insulator
Chất cách điện được sử dụng để cách điện giữa các dây dẫn bên trong và ngăn ngừa ngắn mạch. Chúng tôi sử dụng ống thủy tinh để đo nhiệt độ thấp và trung bình và sứ cách điện để đo nhiệt độ cao.

４． Ống bảo vệ
Ống bảo vệ bảo vệ các phần tử điện trở và dây dẫn bên trong khỏi môi trường xung quanh, đồng thời các giá đỡ và hộp đấu dây, v.v. được gắn vào các ống. Vì mỗi nơi đo nhiệt độ có nhiệt độ sử dụng, không khí, mục đích sử dụng khác nhau, nên phải chọn vật liệu và hình thức phù hợp với điều kiện cho ống bảo vệ.

５． Hộp danh định và tấm đầu cuối
Hộp đấu dây kết nối cảm biến nhiệt kế điện trở với dây dẫn bên ngoài. Chúng tôi có hộp đấu dây EL loại chống nhỏ giọt (làm bằng nhôm đúc) và các loại vật liệu và hình thức khác phù hợp với mục đích sử dụng.

６． Dấu ngoặc nhọn
Giá đỡ được gắn vào Ống bảo vệ để lắp đặt cảm biến nhiệt kế điện trở vào vị trí đo.

Chúng tôi có các sản phẩm khác có cấu trúc trong đó, ở một đầu của dây dẫn điện cách điện bằng nhựa, một phần tử điện trở được đúc bằng nhựa cùng vật liệu và được nhúng để được thống nhất với dây. Nhiệt độ có thể sử dụng cao nhất của các cảm biến nhiệt độ làm bằng polyetylen là khoảng. 80 ℃; tuy nhiên, các cảm biến nhiệt độ làm bằng FEP (Perfluoro ethylene propylene copolymer) có thể được sử dụng ở mức xấp xỉ. -200 đến 180 ℃. Cảm biến có thể được sử dụng cho nhiệt kế nước biển dùng trong kênh thoát nước, v.v. và nhiệt kế dùng trong đất.

Các loại cảm biến nhiệt kế điện trở

R100 là giá trị điện trở của phần tử điện trở ở 100 ℃.
R0 là giá trị điện trở của phần tử điện trở tại 0 ℃.
JPt 100 đã bị bãi bỏ.

Danh sách dung sai nhiệt độ và các tiêu chuẩn được áp dụng bởi mỗi quốc gia

Nhận xét

Dung sai là giới hạn lớn nhất đối với sai số cho phép của giá trị điện trở được chỉ ra bởi phần tử điện trở được chuyển đổi với bảng giá trị điện trở tiêu chuẩn trừ đi nhiệt độ đo được | t |.
| t | là nhiệt độ đo được biểu thị bằng nhiệt độ (℃) không liên quan đến dấu + và -.
Năm tiêu chuẩn được áp dụng cho phiên bản mới nhất.

Phạm vi nhiệt độ có thể sử dụng của cảm biến nhiệt kế điện trở

 *1 Đối với JPt100, nhiệt độ sẽ lên đến 500 ℃.

Kích thước tiêu chuẩn của ống bảo vệ kim loại

*1 Các giới hạn nhiệt độ sử dụng chung được mô tả theo JIS và danh mục của nhà sản xuất; do đó, chúng không phải là các giá trị được đảm bảo.

Mô hình cơ bản

RBN: Cảm biến nhiệt kế điện trở với hộp đầu cuối
Mô hình cơ bản nhất được sử dụng kết hợp với một ống bảo vệ.

RBW: Cảm biến nhiệt kế điện trở với ống bảo vệ kim loại loại ngoài trời

Loại này có hộp đấu dây loại chống nhỏ giọt gắn với ống bảo vệ bằng kim loại, thích hợp sử dụng trong môi trường chung ngoài trời.

RBG: Cảm biến nhiệt kế điện trở với Ống bảo vệ kim loại loại chống cháy nổ
Loại này thích hợp sử dụng ở những nơi nguy hiểm có thể xảy ra cháy nổ như nhà máy lọc / hóa dầu dầu khí.
