Cặp nhiệt điện cách điện AEROPAK OKAZAKI

AEROPAK là nhãn hiệu của cặp nhiệt điện có vỏ bọc bằng kim loại của chúng tôi. AEROPAK, một cặp nhiệt điện có vỏ bọc, là một ống mỏng (vỏ bọc) được làm bằng thép không gỉ hoặc thép chịu nhiệt, các dây của cặp nhiệt điện được bao bọc bên trong ống và chất cách điện vô cơ (MgO) được đóng gói chắc chắn xung quanh các dây dẫn. Chúng tôi sản xuất các sản phẩm khác nhau dựa trên cấu trúc này tùy theo mục đích sử dụng. So với các loại cặp nhiệt điện dạng ống bảo vệ thông thường, cặp nhiệt điện có vỏ bọc có nhiều tính năng tuyệt vời.

Đặc trưng Thermocouple AEROPAK

So với các loại cặp nhiệt điện loại Ống bảo vệ thông thường, AEROPAK có các tính năng sau.

１． Phạm vi ứng dụng rộng hơn
Vì đường kính ngoài nhỏ nên bạn có thể đo nhiệt độ của các mục tiêu nhỏ. Ngoài ra, vì cấu trúc là loại vỏ bọc, AEROPAK chịu được nhiệt độ cao / áp suất cao và có thể được sử dụng trong phạm vi nhiệt độ rộng từ -200 đến 1.260 ℃.

２． Phản hồi cao
Vì một cặp nhiệt điện có đường kính ngoài nhỏ hơn có nhiệt dung nhỏ hơn, AEROPAK phản ứng một cách nhạy bén với sự thay đổi nhiệt độ.

３．Xử lý dễ dàng hơn
Bán kính uốn cong tối thiểu lớn hơn hai lần so với đường kính ngoài của vỏ bọc. AEROPAK dễ dàng cài đặt ở nhiều nơi khác nhau trên một địa điểm.

４． Tuổi thọ sản phẩm dài hơn
So với các loại cặp nhiệt điện thông thường, AEROPAK có tuổi thọ cao hơn vì nó được cách điện và bịt kín bằng oxit magiê, ổn định về mặt hóa học đối với sự suy giảm sức điện động nhiệt và các tai nạn ngắt kết nối, v.v.

５．Độ bền cơ học / Khả năng chịu áp suất
Lựa chọn vật liệu vỏ bọc cho phép sử dụng an toàn ngay cả ở những nơi có độ rung cao, bầu không khí ăn mòn, nhiệt độ cao và nhiệt độ thấp. Ngay cả một vỏ bọc có đường kính ngoài nhỏ cũng cho phép xấp xỉ. 350 MPa cường độ chịu áp suất ở 650 ℃.

６．Sheath Đường kính bên ngoài Sản xuất có sẵn
Chúng tôi có thể sản xuất đường kính ngoài vỏ bọc từ 0,08 đến 22 mm.

７．Sản xuất chiều dài đường ống có sẵn
Chúng tôi có thể sản xuất lên đến khoảng. 1.000 m tùy theo đường kính ngoài bẹ.

８．Xử lý các nhu cầu đặc biệt
Chúng tôi có thể xử lý các nhu cầu khác nhau với nhà máy của chúng tôi dành riêng cho vỏ bọc.

Nguyên lý của cặp nhiệt điện okazaki

Một cặp nhiệt điện gồm hai dây kim loại khác loại với nhau được nối tiếp ở hai đầu và khi có sự chênh lệch nhiệt độ ở hai đầu tiếp xúc thì xuất hiện suất điện động nhiệt và dòng điện chạy trong mạch kín này. Lượng và cực của suất điện động nhiệt này phụ thuộc vào nhiệt độ của hai đầu và sự kết hợp của hai dây kim loại và không chịu ảnh hưởng của độ dày và chiều dài của dây kim loại. Do đó, nếu biết trước suất điện động nhiệt điện ở mỗi nhiệt độ của các cặp nhiệt điện cụ thể thì ta có thể đo được nhiệt độ.

Thông số kỹ thuật tiêu chuẩn của cặp nhiệt điện cách điện AEROPAK Mineral JIS C1605 JIS C1605

Vật liệu vỏ bọc: B = NCF600eq (1) C = 316SS D = 310SSS K = H2300 (2) V = Hastelloy-X SA = SC1000H (5) SN = SC1000N (5)

（1）
NCF600eq tương đương với Inconel 600.

（2）
H2300® là vật liệu vỏ bọc đặc biệt cho HOSKINS2300®.

（3）
Chúng tôi có thể sản xuất AEROPAK với đường kính vỏ bọc và vật liệu khác với các loại trên. Xin vui lòng liên hệ với chúng tôi. (Ví dụ: 347SS, 321SS, 316LSS, v.v.)

(4)
JIS không áp dụng cho đường kính ngoài của vỏ bọc Φ0,25 trở xuống.

（5）
SC1000H và 1000N là siêu cặp cho nhiệt độ cao và đường kính dây lõi bằng 20% ​​đường kính ngoài vỏ bọc trở lên.

Chiều dài sản xuất tối đa và khoảng. Trọng lượng của cặp nhiệt điện cách điện AEROPAK

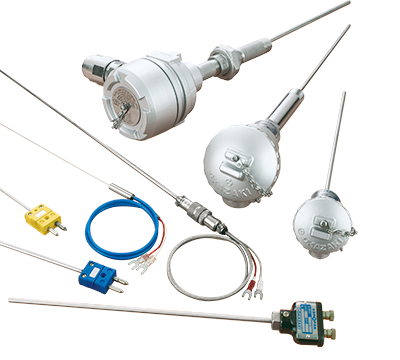

Mô hình cơ bản

T35: Cặp nhiệt điện có vỏ bọc với dây dẫn mở rộng

Hầu hết các mô hình cơ bản phù hợp để sử dụng trong nhà.

T110 / R110: Cảm biến nhiệt độ với đầu nối đẩy kéo
Việc áp dụng hệ thống chốt giúp rút ngắn đáng kể thời gian và cảm biến thể hiện giá trị đích thực trong mọi lĩnh vực với độ mạnh mẽ, nhẹ nhàng và an toàn của nó.

T96N: Cặp nhiệt điện có vỏ bọc ngoài trời
Loại này có hộp đấu dây loại chống nhỏ giọt, thích hợp sử dụng trong môi trường chung ngoài trời.

T97N: Cặp nhiệt điện loại có vỏ bọc chống cháy nổ
Loại này thích hợp sử dụng ở những nơi nguy hiểm có thể xảy ra cháy nổ như nhà máy lọc / hóa dầu dầu khí. Nó được thiết kế theo tiêu chuẩn kết cấu d2G4.

T99N: Loại cặp nhiệt điện có vỏ bọc chống nổ / chịu áp suất chống nổ hydro

Loại này thích hợp để sử dụng ở những nơi nguy hiểm, nơi có thể xảy ra khí nổ, đặc biệt là khí bao gồm hydro, chẳng hạn như các nhà máy lọc dầu / hóa dầu. Nó được thiết kế theo tiêu chuẩn kỹ thuật ExdIICT6. Chúng tôi có các sản phẩm chống cháy nổ hỗ trợ ATEX (CE Marking), FM (Mỹ), FMC (Canada), NEPSI (Trung Quốc), KOSHA (Hàn Quốc), TR CU (Nga), TR CU (Kazakhstan), TR CU (Belorussian ), PESO (Ấn Độ) và OSHA (Đài Loan). Chúng tôi đã đạt được nhiều chứng nhận chống cháy nổ ở nước ngoài. Chỉ sử dụng trong phạm vi Nhật Bản, phải gắn đầu nối kiểu đóng gói chịu áp lực.
