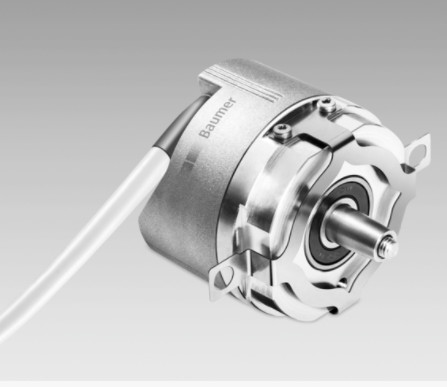

Encoder EFL580-SSI Bộ mã hóa tuyệt đối - Đại Lý Baumer Việt Nam

Cung cấp điện áp

• 5 VDC ± 10% (vui lòng xem xét điện áp rơi trên cáp cung cấp)

Bảo vệ phân cực ngược

• Đúng

Mức tiêu thụ w / o tải

• ≤50 mA

Thời gian khởi tạo typ.

• 20 ms sau khi bật nguồn

Giao diện

• SSI
• SinCos

Chức năng

• Singleturn

Các bước cho mỗi cuộc cách mạng

• 8192/13 bit

Phương pháp cảm biến

• Quang học

Mã số

• xám

Trình tự mã

• CW / CCW được mã hóa theo kết nối

Đầu vào

• Đồng hồ SSI
• Đầu vào cài đặt 0

Các giai đoạn đầu ra

• Dữ liệu SSI: Linedriver RS422

Sản lượng tăng dần

• 2048 sóng A, B, sin 1 Vpp

Khả năng chống nhiễu

• EN 61000-6-2

Phát ra nhiễu

• EN 61000-6-4

Kích thước (mặt bích)

• ø58 mm

Loại trục

• Trục hình nón ø9,25 mm (1:10)

Bảo vệ EN 60529

• IP 64

Tốc độ vận hành

• ≤6000 vòng / phút (điện)

Mômen quán tính của rôto

• 20 gcm²

Vật tư

• Nhà ở: nhôm
• Mặt bích: nhôm

Nhiệt độ hoạt động

• -25 ... + 105 ° C

Độ ẩm tương đối

• 95% không ngưng tụ

Sức chống cự

• EN 60068-2-6
• Rung ± 4 mm - 10-61 Hz 30 g - 61-2000 Hz
• EN 60068-2-27
• Sốc 200 g, 3 mili giây

Trọng lượng xấp xỉ.

• 620 g (5 m cáp)
