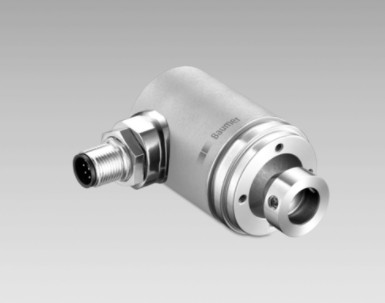

Encoder MAGRES-EAM360-K-SSI - Đại Lý Baumer Việt Nam

Cung cấp điện áp

• 4,5… 30 VDC (SSI, SSI + TTL / RS422)
• 5.5… 30 VDC (SSI + HTL / Đẩy-kéo)

Tiêu dùng loại.

• 60 mA (5 VDC, w / o tải)
• 20 mA (24 VDC, tải w / o)

Thời gian khởi tạo

• ≤ 170 ms sau khi bật nguồn

Tiền tệ dữ liệu

• Kiểu chữ. 2 µs (yêu cầu theo chu kỳ)

Giao diện

• SSI
• SSI + tăng dần

Chức năng

• Multiturn
• Singleturn

Chế độ hoạt động

• Thanh ghi dịch chuyển phản hồi tuyến tính (theo yêu cầu)

Các bước cho mỗi cuộc cách mạng

• ≤16384 / 14 bit

Số lần xoay vòng

• ≤262144 / 18 bit

Độ chính xác tuyệt đối

• ± 0,15 ° (+20 ± 15 ° C)
• ± 0,25 ° (-40 ... + 85 ° C)

Phương pháp cảm biến

• Từ tính

Mã số

• Xám hoặc nhị phân

Trình tự mã

• CW: giá trị tăng dần với cảm giác quay theo chiều kim đồng hồ; nhìn vào mặt bích

Đầu vào

• Đồng hồ SSI: Bộ thu phát tuyến tính RS422
• Đầu vào cài đặt 0
• Đếm hướng

Các giai đoạn đầu ra

• Dữ liệu SSI: Linedriver RS422
• Tăng dần: RS422 lót hoặc kéo đẩy (tùy chọn)

Sản lượng tăng dần

• 1024, 2048, 4096 ppr (khác theo yêu cầu)

Tín hiệu đầu ra

• A +, A-, B +, B-

Tần số đầu ra

• ≤350 kHz

Khả năng chống nhiễu

• EN 61000-6-2

Phát ra nhiễu

• EN 61000-6-4

Chức năng chẩn đoán

• DATAVALID (theo yêu cầu)

Kích thước (mặt bích)

• ø36 mm

Loại trục

• ø6 mm (lỗ nam châm)
• ø8 mm (lỗ nam châm)
• ø12 mm (lỗ khoan nam châm)

Bảo vệ EN 60529

• IP 67

Tốc độ vận hành

• ≤6000 vòng / phút

Khoảng cách làm việc

• 1,1 ± 0,9 mm trục / ≤0,3 mm độ lệch tâm

Vật tư

• Nhà ở: thép tráng kẽm
• Mặt bích: nhôm

Nhiệt độ hoạt động

• -40 ... + 85 ° C (xem thông tin chung)

Độ ẩm tương đối

• 95%

Sức chống cự

• EN 60068-2-6
• Rung 30 g, 10-2000 Hz
• EN 60068-2-27
• Sốc 500 g, 1 mili giây

Trọng lượng xấp xỉ.

• 170 g
