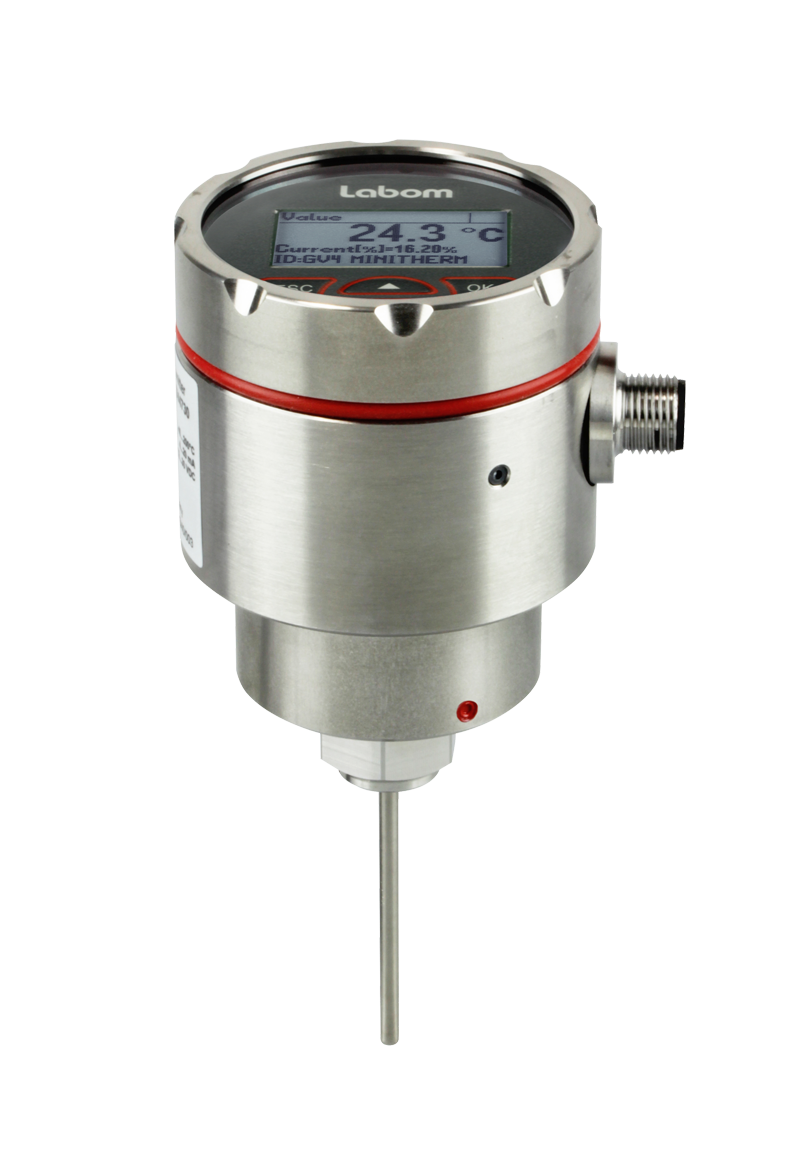

Thiết kế:

Vỏ hợp vệ sinh bằng thép không gỉ, có thể xoay liên tục ± 170 °

Vỏ vật liệu và vỏ mặt trước:

Kết nối quy trình trở lại:
Thảm thép không gỉ.- Không. 1.4305 (303)
Tùy chọn: thảm thép không gỉ.- không. 1.4404 (316L)

Đáy kết nối quy trình:
Thảm thép không gỉ.- Không. 1.4301 (304)
Tùy chọn: thảm thép không gỉ.- không. 1.4404 (316L)

Gioăng:

Silicone / NBR
EPDM / FKM (nếu mức độ bảo vệ IP 69K)

Mức độ bảo vệ theo EN 60529:

Tùy chọn IP 65/67 : IP 69K

Loại khí hậu theo EN 60721 3-4:

4K4H

Cửa sổ vật liệu:

Macrolon cứng
Tùy chọn: Kính không mảnh

Kết nối điện:

Đầu nối tròn M12

Tùy chọn:
Ống đệm cáp - M16x1.5, PA đen
- M16 x 1.5, đồng thau mạ niken
- M16x1.5, thép không gỉ
- M20x1.5, PA đen
- M20 x 1.5, đồng thau mạ niken
- M20x1.5, thép không gỉ
- 1/2 "NPT, PA đen

Các kết nối khác theo yêu cầu

Khối đầu cuối:

Đầu nối kẹp lò xo lên đến 2 mm 2

Loại tấm:

Nhãn dính

Thiết kế:

Đo hạt dao Ø 3 mm với lực căng lò xo và đai ốc liên hợp M12x1.

Vật chất:

Chèn đo: tấm thép không gỉ. - không. 1.4404 (316L)

Đai ốc liên hiệp: tấm thép không gỉ.- không. 1.4301 (304)

Chèn đo chiều dài:

Xem mã đơn hàng

Đo điện trở:

Pt100 mỗi EN 60751, loại A

Kết nối thiết bị:

Đai ốc liên hợp M 12x1

Tín hiệu:

Công nghệ 2 dây 4… 20 mA
Giới hạn dưới 3,8… 4 mA
Giới hạn trên 20… 21 mA Dòng
cảnh báo dưới <3,6 mA Dòng
cảnh báo trên> 21 mA
Giới hạn dòng 22 mA
Giao tiếp kỹ thuật số: Giao thức HART®, phiên bản 7

Trình điều khiển thiết bị:
- EDD cho SIMATIC PDM
- DTM cho PACTware hoặc các hệ thống tương thích (tuân thủ FDT)

Nghị quyết:

≤ 1 µA

Chức năng cảm biến hiện tại:

3,55… 21,5 mA có thể lựa chọn trong các bước 0,001 mA

Tải R:

R ≤ (U-12V DC) /0.02 A [Ω]
U = điện áp nguồn

đối với giao tiếp HART® R ≥ 230 Ω
