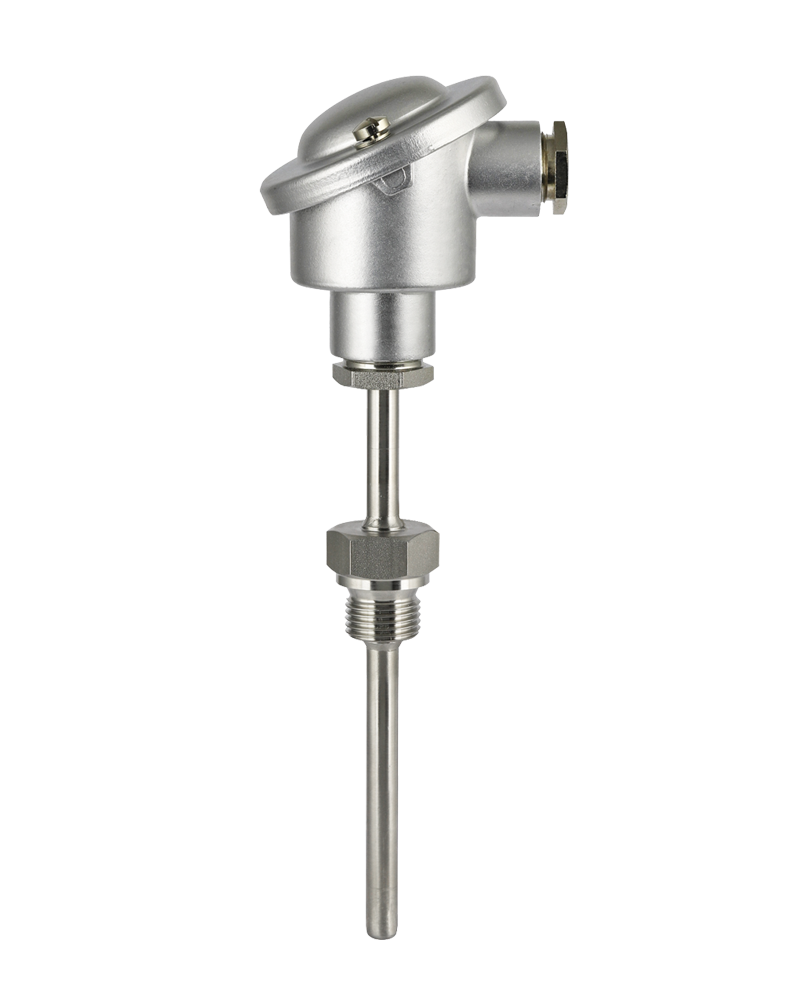

Nhiệt kế điện trở Type Series GA2510 LABOM | Nhà phân phối LABOM

Thiết kế kĩ thuật

Đo chèn có thể hoán đổi cho nhau với đầu kết nối và ống cổ

Đầu kết nối (Tùy chọn)

· Kiểu B, nắp với 2 vít có rãnh, tấm lót. nhôm, IP 54
· kiểu BUZH, nắp lò xo cao với vít có rãnh, tấm lót. nhôm, IP 65
· vỏ ngoài hiện trường Ø 60 mm, nắp vặn, tấm lót bằng thép không gỉ.- Không. 1.4305 (303), IP 67 *

Thermowell

vật liệu bằng thép không gỉ mat.- không. 1,4571 (316Ti). Vật liệu đặc biệt theo yêu cầu.
Thermowell 9 x 1 bzw. Chiều dài 11 x 2 mm xem
tùy chọn chi tiết đơn đặt hàng : chứng nhận kiểm tra vật liệu theo tiêu chuẩn DIN EN 10204
Khi có yêu cầu, có thể thực hiện tính toán cho phôi nhiệt (đối với
ứng dụng tĩnh hoặc động ) với chứng chỉ.

Đo chèn

Vật liệu thép không gỉ, có thể hoán đổi cho nhau,
chiều dài DIN 43735 của chèn đo l5 = chiều dài thanh nhiệt L + 10 mm
Ø của thước đo. chèn tùy thuộc vào thermowell,
điện trở 6 mm tiêu chuẩn Pt 100 theo DIN EN 60751
Tùy chọn: Đo chèn với ổ cắm kết nối theo DIN 43735 và với ống kiểm tra bổ sung để hiệu chuẩn trong quá trình.
Chất liệu: thép không gỉ, mat ..- không. 1,4571 (316 Ti) (xem bảng dữ liệu T4-025-45)

Loại cảm biến / lớp / mạch

xem chi tiết đơn hàng

Độ chính xác của điện trở đo

hạng A theo EN 60751

Xử lý kết nối

cho vít vào / chèn / hàn
· G 1/2 B, G 3/4 B
· G 1 B
· M 20 x 1,5
· 1/2 "NPT, 3/4" NPT
với kết nối mặt bích
· DN50 PN10 / 40 model B1 (DIN EN 1092-1)
· DN25 PN10 / 40 model B1 (DIN EN 1092-1)
Các kết nối xử lý khác theo yêu cầu
Vật liệu: thảm thép không gỉ. không. 1.4571 (316Ti)

Tích hợp máy phát

Bộ phát Pt100 phù hợp có thể được tích hợp vào đầu kết nối.
Các tùy chọn:
a) thay vì khối đầu cuối
b) lắp vào vỏ lò xo của đầu kết nối BUZH
xem nhóm sản phẩm T4 dành cho máy phát tương tự hoặc kỹ thuật số

Chỉ báo LED tại chỗ

Chỉ báo LED tại chỗ có thể lập trình cho vỏ thép không gỉ (Ø 60 mm), xem bảng dữ liệu M6-031.
