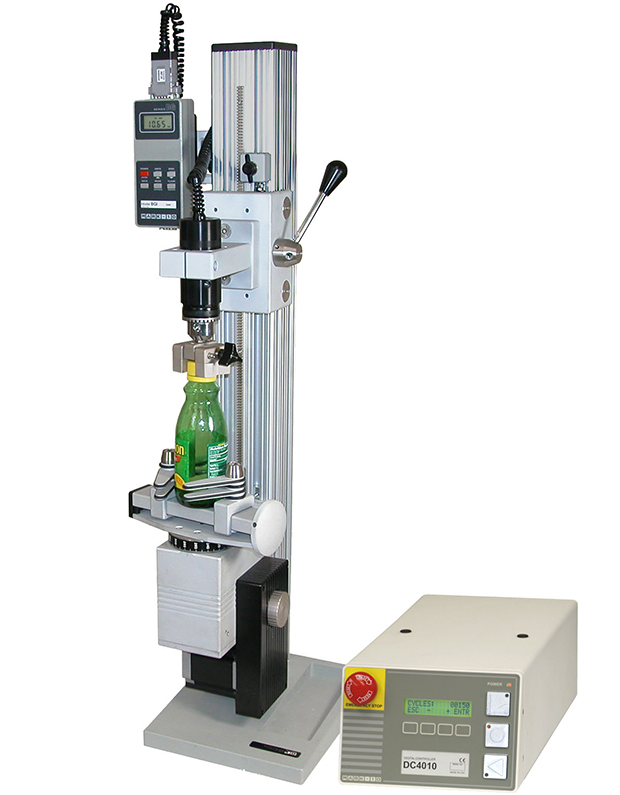

TSTM-DC Đế kiểm tra mô-men xoắn MARK-10| MARK-10 Viet Nam.

• Maximum load
  Standard: 100 lbFin [11.5 Nm]
  Optional:  200 lbFin [22.0 Nm]
• Speed range
  Standard: 0.01 – 15 RPM [0.05 – 90°/s]
  Optional:  0.04 – 60 RPM [0.2 – 360°/s] *
• Speed accuracy
  ±0.2% of setting, ±0% variation with load
• Digital display of angle
• Programmable angle limits
• Rotational travel accuracy: ±0.7° / 0.02 rev.
• Rotational travel repeatability: 0.1° / 0.01 rev.
• Rotational travel resolution: 0.1° / 0.01 rev.
• Throat: 4.10″ [104 mm]
• Manual adjustment: 12° / adjustment knob rev
• Angle dial with 2° resolution
• Maximum slider travel: 15.5″ [394 mm]
• Slider travel rate: 1.047″ [26.6 mm] / lever rev
• Universal power supply: 80-250 VAC
• CE mark
• Computer Control
  An RS-232 port is provided to interface with a PC. A command set is provided to allow for full control from a PC.
  The following are required with PC control:
  – Model 7i or 5i force/torque indicator (more info)
  – 09-1162 multi-function cable (see below)
  – 09-1056 serial cable (see below)
• Digital Angle Indication
  Rotational travel is indicated in degrees or revolutions, with RS-232 output of angle data.
• Programmable Angle Limits
  The TSTM-DC can stop at or cycle between programmable upper and lower angle limits. Programmable in degrees or revolutions.
• Overload Protection
  Protects the torque sensor against overload (requires a Model 7i or 5i force/torque indicator and 09-1162 multi-function cable). The user programs the desired percentage of full scale of the sensor.
• Auto-return
  The torque table rotates to an angle limit or torque set point (requires a Model 7i or 5i force/torque indicator and 09-1162 cable), stops, and reverses direction at full speed to the other angle limit or torque set point.
• Cycling / Dwell Time
  Same as auto-return, but with the ability to program up to 100,000 cycles. Programmable dwell time for upper and lower limits (set independently) can be set up for up to 10,000 seconds. Independent CW and CCW speeds may be programmed.
• Programmable Button Functions
  Programmable CW and CCW button functions – momentary motion, maintained motion, or auto.
• Independent CW and CCW Speeds
  Configurable speeds for CW and CCW directions
• Selectable speed units of measurement (RPM and °/s)
• Password protection
  Prevents unauthorized changes to controller settings.

• Điều chỉnh bằng tay: 12 ° / vòng xoay núm điều chỉnh
• Quay số góc với độ phân giải 2 °
• Hành trình thanh trượt tối đa: 15,5 ″ [394 mm]
• Tốc độ di chuyển của thanh trượt: 1.047 ″ [26,6 mm] / vòng quay đòn bẩy
• Nguồn điện phổ quát: 80-250 VAC
• Dấu CE
• Điều khiển máy tính
  Một cổng RS-232 được cung cấp để giao tiếp với PC. Một bộ lệnh được cung cấp để cho phép toàn quyền kiểm soát từ PC.
  Những điều sau được yêu cầu với điều khiển PC:
  - Chỉ báo lực / mô-men xoắn Model 7i hoặc 5i (thông tin thêm)
  - Cáp đa năng 09-1162 (xem bên dưới)
  - Cáp nối tiếp 09-1056 (xem bên dưới)
• Chỉ báo góc kỹ thuật số Hành trình
  quay được biểu thị theo độ hoặc vòng quay, với đầu ra RS-232 của dữ liệu góc.
• Giới hạn góc có thể lập trình
  TSTM-DC có thể dừng lại ở hoặc xoay vòng giữa các giới hạn góc trên và dưới có thể lập trình. Có thể lập trình theo độ hoặc vòng quay.
• Bảo vệ quá tải Bảo
  vệ cảm biến mô-men xoắn chống lại quá tải (yêu cầu chỉ báo lực / mô-men xoắn Model 7i hoặc 5i và cáp đa chức năng 09-1162). Người dùng lập trình tỷ lệ phần trăm mong muốn của toàn bộ cảm biến.
• Tự động quay trở lại
  Bảng mô-men xoắn quay đến giới hạn góc hoặc điểm đặt mô-men xoắn (yêu cầu chỉ báo lực / mô-men xoắn Model 7i hoặc 5i và cáp 09-1162), dừng và đảo hướng ở tốc độ tối đa đến giới hạn góc hoặc điểm đặt mô-men xoắn khác .
• Cycling / Dwell Time
  Tương tự như tính năng tự động quay trở lại, nhưng có khả năng lập trình lên đến 100.000 chu kỳ. Thời gian dừng có thể lập trình cho các giới hạn trên và dưới (đặt độc lập) có thể được thiết lập lên đến 10.000 giây. Tốc độ CW và CCW độc lập có thể được lập trình.
• Chức năng nút lập trình Chức năng nút
  CW và CCW có thể lập trình - chuyển động tạm thời, chuyển động duy trì hoặc tự động.
• Tốc độ CW và CCW độc lập Tốc độ có thể
  định cấu hình cho các hướng CW và CCW
• Đơn vị đo tốc độ có thể lựa chọn (RPM và ° / s)
• Bảo vệ bằng mật khẩu
  Ngăn chặn các thay đổi trái phép đối với cài đặt bộ điều khiển.

* Mô-men xoắn cực đại là 100 lbFin [11,5 Nm] cho đến 15 vòng / phút, sau đó giảm tương ứng với tốc độ, như sau:
- Mô-men xoắn cực đại tại 30 vòng / phút = 50 lbFin [5,6 Nm]
- Mô -men xoắn cực đại tại 60 vòng / phút = 25 lbFin [2,8 Nm]
