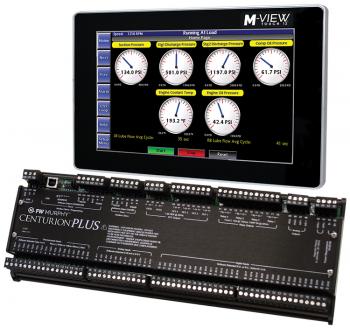

Centurion PLUS FW Murphy

Được lập trình tùy chỉnh để đáp ứng các yêu cầu ứng dụng chính xác.
Giao tiếp qua 2 cổng RS485 / RS232
Hỗ trợ USB 1.1 cho máy tính xách tay không có cổng nối tiếp
Khả năng tải lên / tải xuống cho các chỉnh sửa điểm thiết lập
Lịch sử tắt máy và báo thức, Hẹn giờ bảo trì
Hỗ trợ trình tự và logic van phức tạp
Vòng lặp PID w / Ghi đè (Nhiều khả năng vòng lặp điều khiển)
Mở rộng I / O lên đến ba (3) mô-đun mở rộng, bất kỳ sự kết hợp nào
Phần mềm cơ sở được lưu trữ trong bộ nhớ flash không bay hơi
Các điểm đặt được lưu trữ trong bộ nhớ eeprom không bay hơi
Chứng nhận được chấp thuận cho các khu vực Hạng 1, Phân khu 2, Nhóm B, C và D.
Mở rộng khả năng tính toán

TỔNG QUÁT centurion plus

Bộ điều khiển Centurion PLUS là một hệ thống điều khiển và giám sát có thể lập trình tùy chỉnh. Được thiết kế chủ yếu cho máy nén điều khiển động cơ, Centurion PLUS  rất phù hợp cho nhiều ứng dụng điều khiển như điều khiển CNG, Điều khiển máy bơm chữa cháy và nhiều ứng dụng điều khiển công nghiệp. Ngoài ra, FW Murphy có thể tùy chỉnh thiết kế một gói điều khiển để đáp ứng các thông số kỹ thuật chính xác cho nhiều ứng dụng khác nhau.

Centurion PLUS  liên tục giám sát các tín hiệu đầu vào, điểm đặt và ra lệnh cho đầu ra để duy trì hoạt động thích hợp. Khi một sự kiện vượt quá giới hạn xảy ra, bộ điều khiển sẽ dừng, tắt máy hoặc điều khiển thiết bị để thay đổi điều kiện. Khả năng Tự động Khởi động của Centurion PLUS  cho phép khởi động / dừng dựa trên các thông số như điểm đặt áp suất hoặc bằng tín hiệu kỹ thuật số. Centurion PLUS  cho phép khách hàng lập trình tự logic van, kiểm soát chu trình thanh lọc và nhiều ứng dụng logic khác. Centurion PLUS ™ cũng có thể cung cấp các khả năng tính toán phức tạp như tải trọng thanh và độ lệch nhiệt độ.

Centurion PLUS  cung cấp dữ liệu thời gian thực qua các cổng giao tiếp tới màn hình và / hoặc hệ thống giám sát được kết nối. Hệ thống tiên tiến này cung cấp nhiều tùy chọn cho giao tiếp và vận hành từ xa bao gồm hệ thống HMI, PLC, PC và SCADA. Giao thức Modbus RTU tiêu chuẩn công nghiệp có nghĩa là hỗ trợ nhiều hơn cho nhiều loại thiết bị thông tin liên lạc bao gồm cả hệ thống thông tin liên lạc vô tuyến và vệ tinh. Các tùy chọn giao tiếp khác bao gồm Modbus TCP / IP, lưu trữ trang web và ghi nhật ký dữ liệu được ghi lại trong các tệp CSV tiêu chuẩn có thể tải lên thông qua cổng USB.

Thông số kỹ thuật Centurion plus

Centurion bao gồm một mô-đun hiển thị, một mô-đun I / O chính và mô-đun I / O mở rộng tùy chọn. Không cần cáp đặc biệt. Centurion chỉ được thiết kế để sử dụng trong vỏ bọc chịu được thời tiết.

CPC4-1 Mô-đun I / O chính
Nguồn điện đầu vào: 10-32 VDC (tối đa 30 W)
Nhiệt độ hoạt động: -40 đến + 85 ° C (185 ° F)
Phần mềm ứng dụng: Ngôn ngữ C độc quyền lập trình - Trình chỉnh sửa điểm thiết lập tải lên / tải xuống dựa trên PC
Tất cả các tùy chọn I / O có thể lựa chọn phần mềm riêng lẻ. Không cần jumper.
32 Đầu vào kỹ thuật số DC được cách ly quang học: NO hoặc NC, (hoạt động cao / thấp hoạt động), không siêu việt.
Đèn báo LED.
Được chấp thuận để sử dụng với các thiết bị chuyển mạch đa năng trong các khu vực nguy hiểm.
12 Ngõ vào Analog: 4-20mA hoặc 0-5V, phần cứng 10-bit.
8 Cặp nhiệt điện: Loại J hoặc K, phần cứng 12 bit.
Mở phát hiện cặp nhiệt điện: Thúc đẩy việc đọc kênh ở mức cao (tối đa của thang đo).
Sự bù đắp mối nối lạnh.
1 Đầu vào Nhận Từ / Tín hiệu Chạy AC: 30 đến 10kHz, tối thiểu 5VAC rms, tối đa 120VAC rms.
10 đầu ra kỹ thuật số:
Đèn báo LED
Bốn (4) đầu ra rơle, dạng C, tiếp điểm khô.
Bốn (4) đầu ra FET (nguồn).
Hai (2) đầu ra FET (chìm).
2 đầu ra tương tự
Phần cứng 4-20mA, 16-bit.
3 Cổng giao tiếp:
Cổng 1: Giao diện: RS232 hoặc RS485.
Giao thức: Modbus RTU (Slave)
Cổng 2 (SERIAL):
Giao diện: RS232 hoặc RS485.
Giao thức: Modbus RTU (Master hoặc Slave), Proprietary (Firmware Transfer)
Cổng 2 (USB): Giao diện: Cổng tuân thủ USB 1.1 mô phỏng giao tiếp RS232 thông qua trình điều khiển PC.
Giao thức / Dịch vụ: Modbus RTU (Slave), Độc quyền (Truyền phần vững) Độc quyền (Tải lên / xuống điểm thiết lập)
Kết nối: Đầu nối USB Loại B
Tự động chọn USB khi phát hiện tín hiệu trên đầu nối USB Loại B.
Cổng 3: Giao diện: CÓ THỂ
Giao thức / Dịch vụ: Truyền thông độc quyền để hỗ trợ Mô-đun I / O Mở rộng.


Mô-đun I / O mở rộng
Mô-đun I / O mở rộng MX4-R2

Nhiệt độ hoạt động: -40 ° đến 185 ° F (-40 ° đến 85 ° C)
Nguồn điện đầu vào: 14,1 W tối đa 10-30 VDC
Cấu hình: Phần mềm cấu hình Centurion dựa trên PC
Đầu vào cặp nhiệt điện 18 *: Cặp nhiệt điện loại J hoặc K
Đầu vào nhiệt độ Pt RTD 9 * 3 dây 100Ω ***
Mở, DC ngắn-, DC ngắn + phát hiện lỗi dây
Bù điểm lạnh
Một đầu vào đón từ * / Tín hiệu chạy AC: 4,5 VAC - 120 VAC, 30 Hz - 10 kHz
Phê duyệt của bên thứ ba:
Lớp I, Phần 2, Grps A, B, C, D Haz. Lộc. T4
Loại I, Vùng 2, AEx ec [ic] IIC T4 Gc, Ex ec [ic] IIC T4 Gc X
ATEX Vùng 2
II 3G Ex ec [ic] IIC T4 Gc
DEMKO 18 ATEX 1926X
-40 ° C IECEx Vùng 2
Ex ec [ic] IIC T4 Gc
IECEx UL 18.0072X
-40 ° C Mô-đun I / O mở rộng MX5-R2

Nhiệt độ hoạt động: -40 ° đến 185 ° F (-40 ° đến 85 ° C)
Nguồn điện đầu vào: 16,5 W tối đa 10-30 VDC
Cấu hình: Phần mềm cấu hình Centurion dựa trên PC
24 ++ * Đầu vào kỹ thuật số:
NO hoặc NC (hoạt động cao / hoạt động thấp) về bản chất là an toàn
Đầu vào kỹ thuật số DC được cách ly quang học (hoạt động cao / hoạt động thấp) với đèn báo LED
Nhận biết phân cực / phát hiện lỗi dây trên các hệ thống thường đóng
Được chấp thuận để sử dụng với các công tắc đa năng trong các khu vực nguy hiểm
10 * đầu vào tương tự: 0-24 mA hoặc 0-5 VDC, phần cứng 15 bit
6 std. config./ 16 ++ * đầu ra kỹ thuật số: FET (chìm)
4 đầu ra tương tự: 4-20 mA, phần cứng 16 bit
1 đầu vào đón từ * / Tín hiệu chạy AC: 4,5 VAC -120 VAC, 30 Hz đến 10 kHz
Phê duyệt của bên thứ ba:
Lớp I, Phần 2, Grps A, B, C, D Haz. Lộc. T4
Loại I, Vùng 2, AEx ec [ic] IIC T4 Gc, Ex ec [ic] IIC T4 Gc X
ATEX Vùng 2
II 3G Ex ec [ic] IIC T4 Gc
DEMKO 18 ATEX 1926X
-40 ° C IECEx Vùng 2
Ex ec [ic] IIC T4 Gc X
IECEx UL 18.0072X
-40 ° C
Màn hình M-VIEW
M-VIEW Màn hình đơn sắc MV-5-C

Nhiệt độ hoạt động: -40 ° đến 185 ° F (-40 ° đến 85 ° C)
Nguồn điện đầu vào: 11 W tối đa 10-30 VDC
Màn hình: 320 x 240 pixel, màn hình LCD có đèn nền
Giao diện người dùng: mục nhập điểm đặt bàn phím 12 phím, xác nhận cảnh báo, bắt đầu, dừng, đặt lại, v.v.
Thông tin liên lạc:
RS232-1 / RS485-1 (MODBUS RTU chính)
RS485-2 (MODBUS RTU nô lệ)
1 USB Slave Loại B (cập nhật chương trình cơ sở)
1 Máy chủ USB Loại A (dành riêng)
CÓ THỂ x 2
1 độc quyền cho Phần cứng FW Murphy
1 dành riêng cho ECU động cơ J1939
Màn hình quy trình có thể tùy chỉnh (lên đến chín):
Từng dòng một
Gage
Vòng điều khiển
Đăng ký chung
Màn hình tích hợp (ví dụ):
Trạng thái đầu vào kỹ thuật số và cực tính
Trạng thái đầu vào kỹ thuật số và cực tính
Trạng thái đầu ra kỹ thuật số
Tình trạng đầu vào nhiệt độ / lỗi
Ảnh chụp nhanh lỗi (phản chiếu từng dòng một)
Nhật ký báo thức
Phê duyệt của bên thứ ba:
Lớp I, Phần 2, Grps A, B, C, D Haz. Lộc. T4
Loại I, Vùng 2, AEx ec ic [ic] IIC T4 Gc, Ex ec ic [ic] IIC T4 Gc X
ATEX Vùng 2
II 3G Ex ec ic [ic] IIC T4 Gc
DEMKO 18 ATEX 1926X
-40 ° C  <  Tamb   <  + 85 ° C
IECEx Vùng 2
Ex ec ic [ic] IIC T4 Gc
IECEx UL 18.0072X
-40 ° C  <  Tamb   <  + 85 ° C
Dòng cảm ứng M-VIEW Hiển thị MV-7T, MV-12T

Nhiệt độ hoạt động: -4 ° đến 140 ° F (-20 ° đến 60 ° C)
Nguồn điện đầu vào:
MV-7T, 15 W tối đa 10-30 VDC (tối đa 36 W với mô-đun)
MV-12T, 23 W tối đa 10-30 VDC (tối đa 57 W với mô-đun)
Màn hình (có thể đọc được ánh sáng mặt trời):
MV-7T, 800x480 pixel, màn hình rộng 7 ”, độ sáng 1000 cd / m2
MV-12T, 1280x800 pixel, màn hình rộng 12 ”, độ sáng 1600 cd / m2
Giao diện người dùng: màn hình cảm ứng tương tự điện trở
Phương thức giao tiếp
2x RS232
1x RS485
2x máy chủ USB loại A (truyền tệp, lập danh mục dữ liệu, thiết bị USB)
1x USB nô lệ (cập nhật chương trình / chương trình cơ sở)
2 Ethernet 10/100 Base TX (RJ45)
Các giao thức giao tiếp:
EtherNet / IP (CIP)
Modbus TCP / IP
Chuẩn Modbus RTU
300 cộng thêm có sẵn, máy chủ web
Phê duyệt của bên thứ ba:
CE đã được phê duyệt
EN 61326-1 miễn nhiễm đối với phát xạ Vị trí công nghiệp CISPR 11 Loại A
IEC / EN 61010-1
Tuân thủ RoHS
ATEX đã được phê duyệt
II 3 G Ex ic nA IIC T4 Gc
II 3 D Ex tc IIIC T135 ° C Dc
DEMKO 14 ATEX 1387X
EN 60079-0, -11, -15, -31
IECEx đã được phê duyệt
Ex ic nA IIC T4 Gc
Ex tc IIIC T135 ° C Dc
IECEx UL 15.0035X
IEC 60079-0, -11, -15, -31
UL đã được phê duyệt
cULus được liệt kê cho vị trí thông thường:
Tệp # E302106
UL 61010-1, -2-201
cULus được liệt kê cho vị trí nguy hiểm: Tệp # E317425
Hạng I, Phân khu 2, Nhóm A, B, C và D
Hạng II, Phân khu 2, Nhóm F và G
Loại III, Phần 2 ANSI / ISA 12.12.01, C22.2 Số 213-M1987, 157-92
 Xếp hạng IP66 Bao vây (Chỉ khuôn mặt)
Xếp hạng vỏ ngoài trời loại 4X (chỉ mặt)
Phê duyệt loại ABS cho các ứng dụng trên tàu
 Không siêu việt (Đầu vào kỹ thuật số, Đầu vào tương tự và Đầu vào nhiệt độ về bản chất là an toàn và không siêu việt).
 Chỉ áp dụng cho các cấu hình Bộ xử lý Centurion ™ Custom và Rockwell Automation®.
  RTD = Thiết bị nhiệt độ điện trở, Tiêu chuẩn RTD của Mỹ, TCR 0,00392, đơn vị Ohms / Ohm / deg. trong khoảng 0-100 C.

SƠ ĐỒ

CPC4-1 Mô-đun I / O chính

Hiển thị
