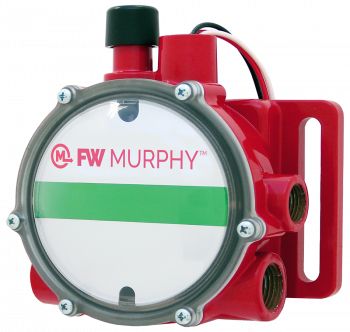

LM500 / LM500-TF FW MURPHY

Tính năng kiểm tra (TF) cho phép kiểm tra phao và công tắc
Có khả năng gắn kết trực tiếp (DM)
Loại bỏ việc điền đầy / thiếu do "lỗi con người"
Xem mức dầu và tình trạng mà không cần tắt máy
Cài đặt đơn giản
Tự động duy trì mức bôi trơn
Mức độ thấp, 3 dây, công tắc hành động nhanh
Tích cực niêm phong Thumb-Valve
Không dùng với nhiên liệu

Tổng quát LM500/ LM500-TF

LM500 duy trì mức dầu trên bất kỳ kích cỡ động cơ nào. Nó cũng hỗ trợ các cài đặt yêu cầu công tắc hành động nhanh, ba dây. Tiếp điểm dạng C (ba dây) cho phép một bộ điều khiển / bộ truyền tin được nối dây như một hệ thống khép kín, dẫn đến một mạch nhạy cảm với lỗi đáng tin cậy. Tham khảo Biểu đồ tốc độ dòng LM500 để biết dữ liệu ứng dụng.

Bộ duy trì mức dầu FW Murphy LM500-TF bao gồm tính năng kiểm tra xác nhận cả phao và công tắc đều hoạt động chính xác chỉ với một lần nhấn nút kiểm tra. Dòng LM500 duy trì mức dầu cacte của động cơ, máy bơm hoặc máy nén. Được điều chỉnh đến mức dầu chạy chính xác, nó sẽ bổ sung dầu khi được sử dụng. Công tắc mức thấp sẽ báo động và / hoặc tắt thiết bị, nếu nguồn cung cấp dầu bị mất và thiết bị vẫn tiếp tục sử dụng dầu.

Khi mức dầu cacte giảm xuống, phao LM500 cũng giảm xuống và mở Thumb-Valve . Điều này cho phép dầu chảy từ thùng cung cấp qua LM500 và vào cacte. Khi đạt được mức thích hợp trong cacte, phao LM500 tăng lên làm cho Van Thumb đóng lại dòng dầu tiếp theo.

Van Thumb đơn giản và độc đáo không gây tắc nghẽn và cung cấp một con dấu tích cực, không rò rỉ.

Nếu nguồn cung cấp dầu sạch bị cạn kiệt và mức dầu tiếp tục giảm, công tắc mức thấp sẽ hoạt động báo động hoặc tắt thiết bị.

Thông số kỹ thuật LM500/LM500-TF

Kết nối thông hơi cân bằng cacte : 1/2 NPTF (trên cùng).

Kết nối đầu vào: 1/2 màn hình rời NPTF (bên cạnh).

Kết nối đầu ra:
2 x 3/4 NPTF (bên)
1 x 3/4 NPTF (dưới cùng)

Vật liệu Thumb-Valve ™: Viton.

Công tắc chụp: Định mức SPDT 10 A, 125 VAC; 0,5 A, 125 VDC; 10 A, 30 VDC.

Dây dẫn: Chiều dài 18 AWG x 14 inch ± 2 inch (355 mm).

Kết nối ống dẫn: Ống dẫn 1/2 inch (cái, trên cùng).

Trường hợp: Nhôm đúc

Ống kính: “Mắt ếch” trong suốt, không ố màu, chịu va đập, nhiệt độ cao bằng polycarbonate; UV và nhiệt ổn định.

Mặt số: Nền trắng có khả năng hiển thị cao với dải màu xanh lục đồng nhất để chỉ báo mức bình thường.

Áp suất đầu vào tối đa: 9,50 psi / 25 ft. Dầu (áp suất đầu).

Áp suất trường hợp tối đa: 15 psi (103 kPa).

Chênh lệch tối đa: 2 in. (51 mm) giữa chạy và dừng.

Nhiệt độ môi trường tối đa: 250 ° F (121 ° C).

Phao: Thép không gỉ 304

Tốc độ dòng chảy: Tham khảo biểu đồ Tốc độ dòng chảy dòng LM500 để biết dữ liệu ứng dụng.

Kích thước: Tổng thể cao 6-9 / 16 inch x sâu 6-3 / 16 inch x sâu 3-1 / 2.
Để biết kích thước chính xác, hãy tham khảo tài liệu “00-02-0729 Hướng dẫn lắp đặt LM500”.

LM500 / LM500-TF Kích thước vận chuyển: 9,5 (W) x 7,5 (D) x 11 inch (H) (241,3 (W) x 190 (D) x 279,4 mm (H)).

LM500 / LM500-TF Trọng lượng vận chuyển: 3 lbs. 13,44 oz (1,74 kg)
