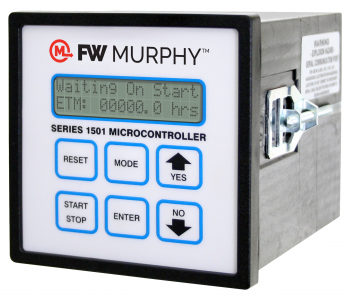

Bộ điều khiển S1501 FW MURPHY

Báo động / Tắt máy cho 32 hoặc 64 NO hoặc NC Sensors
Lựa chọn trình tự hoạt động
Danh pháp cảm biến có thể điều chỉnh trường
Khóa cảm biến có thể lựa chọn Class A, B, C hoặc P
Máy đo tốc độ tích hợp / Chức năng quá tốc độ
Truyền thông RS232 hoặc RS485 Modbus RTU
Hai bộ hẹn giờ bắt đầu / chạy và đồng hồ đo thời gian đã trôi qua
CSA được chứng nhận hoặc NRTL được chấp thuận để sử dụng trong loại I, Div. 1 Grps. Vị trí nguy hiểm C & D

Tổng quát S1501

Thiết bị S1501 là hệ thống báo động, tắt máy và điều khiển dựa trên bộ vi xử lý với chức năng máy đo tốc độ / giờ. Nó thông báo bằng các ký tự chữ và số rằng thiết bị bảo vệ đã phát tín hiệu báo động hoặc gây tắt thiết bị. Thông tin được gọi lên và các điều chỉnh được thực hiện trên bàn phím sáu nút trên mặt thiết bị. Các cấu hình như danh pháp báo động hoặc tắt máy, bộ hẹn giờ đặt trước và hiệu chuẩn máy đo tốc độ có thể được thực hiện tại hiện trường.

Hệ thống FW Murphy S1501 có bảy rơ le SPDT. Trên mô hình tiêu chuẩn, các rơ le được chỉ định cho các chức năng sau: bôi trơn, tay quay, đánh lửa / động cơ, van nhiên liệu / bộ làm mát, tải, cảnh báo và tắt máy.

Hệ thống S1501 hoàn chỉnh bao gồm một đầu, dải đầu vào cảm biến (hai cần thiết cho 64 kiểu cảm biến), (các) cáp dải phẳng 36 inch (914 mm) để kết nối khối đầu cuối với đầu và một Class I, Div. 1, nguồn điện chống cháy nổ.

Hệ thống S1501 được cấp nguồn từ 120 VAC hoặc 12 hoặc 24 VDC. Đầu được đánh giá về bản chất là an toàn và bao gồm một cổng giao tiếp, có thể chọn jumper cho RS232 hoặc RS485, hoạt động như một nô lệ MODBUS RTU. Cổng này cho phép thực hiện các chức năng điều khiển từ xa như khởi động / dừng, tải / dỡ tải, v.v. và truy cập đọc vào các thanh ghi giữ S1501.

Hệ thống S1501 có thể được cấu hình để giám sát các ứng dụng như máy nén khí và khí tự nhiên, tiếp nhiên liệu khí tự nhiên và các hoạt động công nghiệp khác. Để biết danh sách các ứng dụng và các chương trình theo danh mục của chúng tôi, hãy liên hệ với đại diện bán hàng của FW Murphy.

Lập trình tùy chỉnh có sẵn với một khoản phụ phí.

Phần mềm MConfig ™ có thể được sử dụng để tải xuống hoặc tải lên từ S1501 và để lưu cấu hình.

Thông số kỹ thuật S1501

Sự tiêu thụ năng lượng:
120 VAC (7,5 VA)
12 VDC (3,5 watt)
24 VDC (3,5 watt)
Đầu vào cảm biến : 32 hoặc 64 đầu vào NO và / hoặc NC như thiết bị Swichgage®. Trường có thể lựa chọn làm Class A, B1, B2, C, P hoặc ESD cho chức năng tắt máy, cảnh báo hoặc điều khiển.
LƯU Ý: Các đầu vào cảm biến 27 đến 32 được dành riêng cho các chức năng điều khiển.
Đầu ra: Đầu ra rơ le 7-SPDT, 5 A, 1/16 HP, 125/250 VAC / 1 A, 30 VDC
LƯU Ý: Đối với các khu vực nguy hiểm, phải sử dụng hàng rào cách ly đã được phê duyệt giữa công tắc cảm biến và đầu nối đầu vào nếu đầu ra cảm biến đến từ bất kỳ thiết bị lưu trữ năng lượng nào như rơ le hoặc bóng bán dẫn.
Thời gian trễ có thể điều chỉnh:
Cho phép
Prelube
Thanh trừng
Nhiên liệu
Tay quây
Chạy
Khoá B1
Khoá B2
Xử lý khóa
Chờ / Làm nguội
Đất đánh lửa
Postlube
Mát hơn
Đầu vào cảm biến Khối đầu cuối: Loại DIN gắn ray; 32 thiết bị đầu cuối, loại vít
Đầu vào Opto-Isolated Tach / Run: Đón từ, 4,5 đến 120 Vrms, 0-10 kHz. Đánh lửa CD, nối đất dương hoặc âm, 100 đến 300 VDC, 3-666 Hz. 12 đến 125 VDC hoặc 120 Vrms, 50/60 Hz có thể được sử dụng cho tín hiệu chạy.
Nhiệt độ hoạt động: 32 đến 122 ° F (0 đến 50 ° C)
Nhiệt độ bảo quản: -4 đến 158 ° F (-20 đến 70 ° C)
Vỏ: nhựa ABS, 1/4 DIN (90 x 90 mm)
Đầu ra giao diện: Nhà máy được cấu hình cho RS232; trường có thể chọn cho RS485.
Hiển thị chữ và số: 2 dòng, mỗi dòng 16 ký tự (tổng số 32 ký tự)
Vỏ bọc nguồn điện: Chống cháy nổ, Cấp I, Phân khu 1. Rào cản an toàn bên trong được tích hợp sẵn bên trong nguồn điện, với 7 đầu ra rơle dạng C cho các chức năng sau (với tiêu chuẩn S1501):
Lube
Tay quây
Đánh lửa / Động cơ
Nhiên liệu / Máy làm mát
Trọng tải
Báo thức
Tắt
