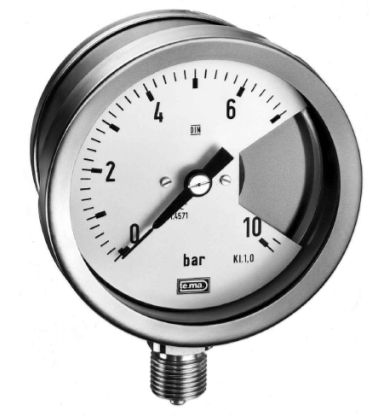

Đồng hồ đo áp suất MBS860 TEMA VASCONI | TEMA VASCONI VIET NAM

CATALOG:

CARATTERISTICHE TECNICHE
Diametri: 100-150 mm
Cassa ed Anello: acc. inox AISI 304, anello con chiusura a baionetta
Grado di protezione : IP55/IP65 (EN60529/IEC529)
Fondo esplodente : in acc. Inox AISI 304
Trasparente: vetro stratificato di sicurezza
Movimento: rinforzato, in acciaio inox
Quadrante: alluminio con scritte nere su fondo bianco
Piastra di protezione : posta dietro il quadrante , in acc. inox,
saldata alla cassa,
Indice: Alluminio nero con azzeramento micrometrico
Tappo di sfiato: neoprene, superiore
Elemento sensibile: a molla Bourdon a forma di “C” per pressioni
≤60bar, a “SPIRALE” per pressioni ≥ 60bar
Materiale elemento : AISI 316L , MONEL 400
Materiale attacco : AISI 316L , MONEL 400
Saldature: T.I.G.
Dimensione attacco: ½”NPT/M o GAS/M
Montaggio: diretto, attacco inferiore tipo 861
 diretto, attacco posteriore tipo 864
 pannello, flangia posteriore attacco inferiore tipo 865
 (a richiesta)
 pannello, flangia anteriore attacco posteriore tipo 867
Campi: vedi tabella a pagina 2
Sovrapressioni: +30% A.C. per scale fino a 60bar
 +15% A.C. per scale da 100 a 600bar
 +10% A.C. per scale da 1000bar
Precisione: classe 1, secondo EN837-1 a 20°C
Limite temperatura ambiente: -30/+60°C
Limite temperatura del fluido: -30/+120°C elemento in AISI316L
 -30/+230°C elemento in MONEL
Errore di temperatura: 0,035%/°C nel campo 0/60°C
Esecuzione sec. direttiva ATEX 94/9/EC , gr.II cat. 2GDc
(a richiesta)
