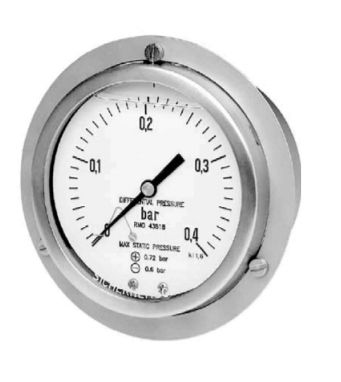

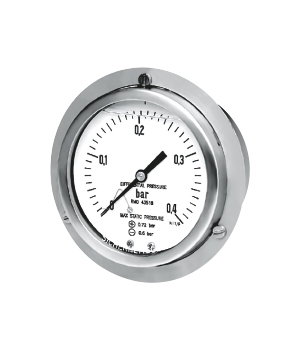

Đồng hồ đo áp suất MDB1200 TEMA VASCONI | TEMA VASCONI VIET NAM

 Tải xuống

CATALOG:

 CARATTERISTICHE TECNICHE
Diametri: 100 mm
Cassa ed Anello: acciaio. inox 304, anello con chiusura a baionetta
Grado di protezione : IP55 (EN60529/IEC529)
Trasparente: vetro spessore 4mm, guarnizione in Neoprene
Movimento: rinforzato, in icciaio inox
Quadrante: alluminio con scritte nere su fondo bianco
Indice: Alluminio nero con azzeramento micrometrico
Tappo di sfiato: EPDM, superiore
Elemento sensibile: a molla Bourdon a forma di “C” per pressioni
Materiale Elemento: AISI 316L
Materiale attacco al processo: AISI 316
Saldature: T.I.G.
Dimensione attacco: ¼”NPTM
Montaggio: diretto, attacchi inferiori tipo 1201
 parete, flangia posteriore attacchi radiali tipo 1205
pannello, flangia ant. attacco post. eccentrico tipo 1207
Campi: vedi tabella a pagina 2
Precisione: classe 1,6 secondo EN837
Sviluppo scala : 270°
Limite temperatura ambiente: -25/+65°C
Limite temperatura del fluido: max 100°C
Errore di temperatura: 0,08%/°C nel campo 10/30°C
Esecuzione secondo direttiva ATEX 94/9/EC , gr.II cat. 2GDc
(a richiesta)
