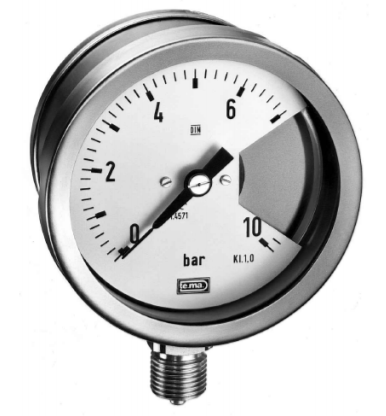

Đồng hồ đo áp suất MB800 TEMA VASCONI | TEMA VASCONI VIET NAM

CATALOG:

 CARATTERISTICHE TECNICHE
Diametri: 63-80-100-125-150-200 mm
Cassa ed Anello: acciaio inox serie 304, anello con chiusura a
baionetta
Grado di protezione : IP55/IP65 (EN60529/IEC529)
Trasparente: vetro spessore 4mm, guarnizione in Neoprene
Movimento: rinforzato, in acciaio inox
Quadrante: alluminio con scritte nere su fondo bianco
Indice: Alluminio nero con azzeramento micrometrico
Tappo di sfiato: neoprene, superiore
Elemento sensibile: a molla Bourdon a forma di “C” per pressioni
≤60bar, a “SPIRALE” per pressioni ≥ 60bar
Materiale Elemento sensibile: AISI 316L , MONEL 400
Materiale attacco al processo: AISI 316L , MONEL 400
Saldature: T.I.G.
Dimensione attacco: ½”NPTM o GAS/M (1/4” per DN63)
Montaggio: diretto, attacco inferiore tipo 801
 diretto, attacco posteriore centrale tipo 802
diretto, attacco posteriore eccentrico tipo 804
 parete, flangia posteriore attacco radiale tipo 805
pannello, flangia ant. attacco post. eccentrico tipo 807
pannello, flangia anteriore attacco post. centrale tipo 808
pannello, staffa ad “U” attacco post. Eccentrico tipo 810
Campi: vedi tabella a pagina 2
Sovrapressioni: +30% A.C. per scale fino a 60bar
 +15% A.C. per scale da 100 a 600bar
 +10% A.C. per scale da 1000bar
Precisione: classe 1, secondo EN837 (classe 1,6 per DN63) a 20°C
Limite temperatura ambiente: -30/+60°C
Limite temperatura del fluido: -30/+120°C elemento in AISI316L
 -30/+230°C elemento in MONEL
Errore di temperatura: 0,035%/°C nel campo 0/60°C
Esecuzione secondo direttiva ATEX 94/9/EC , gr.II cat. 2GDc
(a richiesta)
Esecuzione secondo direttiva PED 97/23/EC (a richiesta)
