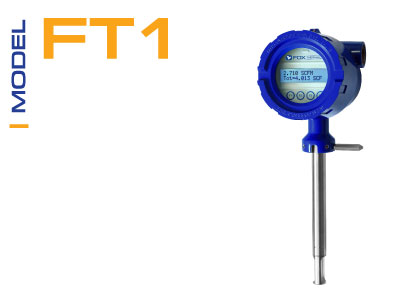

Thông số kỹ thuật hiệu suất

Thể loại

Chèn

Nội tuyến

Độ chính xác của dòng chảy:

Không khí: ± 1% giá trị đọc ± 0,2% toàn thang đo.
Khí khác: ± 1,5% giá trị đọc ± 0,5% toàn thang đo.
Đặc điểm kỹ thuật về độ chính xác áp dụng cho phạm vi lưu lượng đã chọn của khách hàng

Yêu cầu đường ống thẳng, không bị cản trở:

15 đường kính thượng lưu; 10 hạ lưu.

8 đường kính ngược dòng; 4 hạ lưu.




Độ lặp lại dòng chảy:

± 0,2% toàn thang đo

Thời gian đáp ứng luồng:

0,8 giây (một thời gian không đổi)

Độ chính xác nhiệt độ:

± 1 ° F (± 0,6 ° C)

Sự định cỡ:

Hiệu chuẩn tại nhà máy theo tiêu chuẩn truy nguyên NIST
CAL-V ™: Xác nhận hiệu chuẩn tại chỗ, do người vận hành khởi xướng

Thông số hoạt động

Thể loại

Chèn

Nội tuyến

Đơn vị luồng (trường có thể chọn):

SCFM, SCFH, NM3 / M, NM3 / H, NM3 / D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SM3 / M, SM3 / D, SM3 / H, LB / S, LB / M, LB / H, LB / D, KG / S, KG / M, KG / HR, SLPM, MT / H

Tốc độ dòng chảy:

15 đến 25.000 SFPM (0,07 đến 120 NMPS)

Giảm xuống:

lên đến 1000: 1; 100: 1 điển hình

Phạm vi dòng chảy:

Lưu ý: Để xác định xem FT4A có hoạt động chính xác ở các kích thước đường ống khác hay không, hãy chia tốc độ dòng chảy tối đa cho khu vực đường ống. Ứng dụng có thể chấp nhận được nếu vận tốc kết quả nằm trong phạm vi vận tốc trên.

Lưu ý: Tham khảo ý kiến ​​nhà máy về các phạm vi lưu lượng trên những phạm vi được liệt kê. Máy đo nội tuyến trên 5.000 SCFM (7.900 NM3 / H) không khí có thể yêu cầu hiệu chuẩn của bên thứ ba.

Áp suất khí (tối đa):

740 psig (51 giá cả)




316 SS nội tuyến w / NPT kết thúc: 500 psig (34,5 hời)
316 SS nội tuyến w / 150lb mặt bích: 230 psig (16 mặc cả)
CS nội tuyến kết thúc / NPT: 300 psig (20 mặc cả)
CS nội tuyến mặt bích 150lb: 285 psig (20 món hời)

Kiểm tra với nhà máy để biết các tùy chọn áp suất cao hơn.
LƯU Ý: Khi đặt hàng tùy chọn măng xông teflon, áp suất khí tối đa là 60psig (4,1 hời).

Độ ẩm tương đối:

90% RH tối đa; không ngưng tụ

Nhiệt độ:

DDC-Sensor  : -40 đến 250 ° F (-40 đến 121 ° C)
Vỏ: -40 đến 158 ° F (-40 đến 70 ° C)
* Lưu ý: Màn hình mờ dưới -4 ° F (-20 ° C ); chức năng trả về sau khi nhiệt độ tăng trở lại.

Công suất đầu vào:

Phạm vi đầu vào công suất đầu vào đầy đủ: 10 đến 30VDC.
Nên sử dụng nguồn điện 20 Watt trở lên để cấp nguồn cho FT1.

Đầu vào / Đầu ra

Tất cả các đầu ra và mạch giao tiếp đều được cách ly bằng điện.

Đầu ra tiêu chuẩn 4-20mA tỷ lệ với tốc độ dòng chảy; chỉ báo lỗi trên NAMUR NE43; Tùy chọn giao tiếp HART.

Đầu ra thứ hai cho xung, Modbus RTU (RS485) hoặc BACnet MS / TP (RS485).

Đầu ra xung cô lập: 5 đến 24VDC, tối đa 20mA, 0 đến 100Hz cho dòng chảy.

Đầu ra xung có thể được sử dụng như một đầu ra trạng thái bán cách ly cho các cảnh báo.

Hải cảng:

Cổng giao tiếp mini USB là tiêu chuẩn.

Phần mềm:

Công cụ phần mềm miễn phí dựa trên PC - FT1 View ™ - cung cấp cấu hình hoàn chỉnh, giám sát quá trình từ xa và chức năng ghi dữ liệu.

Giao tiếp nối tiếp tùy chọn:

Modbus RTU (RS485), BACnet MS / TP (RS485) hoặc HART (khi không có đầu ra xung nào được đặt hàng).

4-20mA và xác minh xung:

Chế độ mô phỏng được sử dụng để căn chỉnh đầu ra 4-20mA và đầu ra xung (nếu được đặt hàng) với đầu vào cho PLC / DCS của khách hàng.

Thông số vật lý

Thể loại

Chèn

Nội tuyến

Vật liệu cảm biến:

Tiêu chuẩn thép không gỉ 316.

Bao vây:

NEMA 4X, Nhôm, các đầu vào ống dẫn kép với ¾ "FNPT.

Retractor Assemblies:

Tối đa 150 psig (10,3 hời).


N / A

Cài đặt:

Phụ tùng nén do Fox Thermal cung cấp kết nối với khớp nối cái 1 "do khách hàng cung cấp được hàn vào đường ống.

Phụ kiện nén đi kèm với thân dòng chảy.
