Thông số kỹ thuật

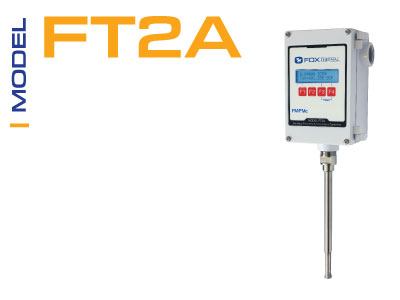

Máy đo lưu lượng nhiệt & máy truyền nhiệt độ Fox Thermal Model FT2A

Thông số kỹ thuật hiệu suất

Thể loại

Chèn

Nội tuyến

Độ chính xác của dòng chảy:

± 1% số đọc ± 0,2% của thang đo đầy đủ.
15 đường kính của ống thẳng, không có chướng ngại ở phía thượng lưu và 10 đường kính ở phía hạ lưu.

± 1% số đọc ± 0,2% của thang đo đầy đủ.
8 đường kính của ống thẳng, không có chướng ngại ở phía thượng lưu và 4 đường kính ở phía hạ lưu.

Độ lặp lại dòng chảy:

± 0,2% toàn thang đo

Thời gian đáp ứng luồng:

0,9 giây (một thời gian không đổi)

Độ chính xác nhiệt độ:

± 1,8 ° F (± 1,0 ° C) -40 đến 250 ° F (-40 đến 121 ° C); ± 3,6 ° F (± 2,0 ° C), 250 đến 650 ° F (121 đến 343 ° C); Tối thiểu 60 SFPM.

Sự định cỡ:

Hiệu chuẩn nhà máy theo tiêu chuẩn có thể truy xuất nguồn gốc NIST

Thông số hoạt động

Thể loại

Chèn

Nội tuyến

Đơn vị luồng (trường có thể chọn):

SCFM, SCFH, NMPS, NM3 / M, NM3 / H, NM3 / D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SMPS, SM3 / H, LB / S, LB / M, LB / H, LB / D, KG / S, KG / M, KG / H, SLPM, SFPM, MT / H, SM3 / M

Tốc độ dòng chảy:

15 đến 60.000 SFPM (0,07 đến 280 NMPS) - Không khí ở 70 ° F (20 ° C) & 1 ATM

Giảm xuống:

lên đến 1000: 1; 100: 1 điển hình

Phạm vi dòng chảy:

Lưu ý: Điều kiện tiêu chuẩn của không khí ở 70 ° F và một bầu khí quyển.
Tham khảo ý kiến ​​nhà máy về các loại khí khác, kích thước đường ống và phạm vi lưu lượng khác với những loại được liệt kê.

Áp suất khí (tối đa):

500 psig (34,5 giá cả)

316 SS nội tuyến w / NPT kết thúc: 500 psig (34,5 hời)
316 SS nội tuyến w / 150lb mặt bích: 230 psig (16 mặc cả)
CS nội tuyến kết thúc / NPT: 300 psig (20 mặc cả)
CS nội tuyến mặt bích 150lb: 285 psig (20 món hời)

Kiểm tra với nhà máy để biết các tùy chọn áp suất cao hơn.
Lưu ý: Xếp hạng áp suất được nêu cho nhiệt độ 100 ° F (38 ° C).

Độ ẩm tương đối:

90% RH tối đa; không ngưng tụ

Nhiệt độ theo loại cảm biến:

Cảm biến ST: -40 đến 250 ° F (-40 đến 121 ° C)
Cảm biến HT: -40 đến 650 ° F (-40 đến 343 ° C)

Nhiệt độ bao vây:

Nguồn DC: -40 đến 158 ° F (-40 đến 70 ° C)
Nguồn AC: -4 đến 158 ° F (-20 đến 70 ° C)

Nguồn đầu vào (Mức tiêu thụ nguồn):

• Nguồn đầu vào (không có tùy chọn giao tiếp nối tiếp Anybus):
  • 24VDC, (± 10%), 0,4 Amps (Nguồn DC tiêu chuẩn)
  • 100 đến 240VAC ~ (+ 10% -15%), 50-60Hz, 0,2 Amps (với tùy chọn nguồn AC).
• Công suất đầu vào (với tùy chọn giao tiếp nối tiếp Anybus):
  • 24VDC, (± 10%), 0,7 Amps (Nguồn DC tiêu chuẩn)
  • 100 đến 240VAC ~ (+ 10% -15%), 50-60Hz, 0,2 Amps (với tùy chọn nguồn AC).

Lưu ý: Dao động của nguồn điện AC và DC không được vượt quá ± 10% định mức.
Thiết bị Cấp I (Yêu cầu Nối đất Điện để An toàn).
Cài đặt (Quá điện áp) Loại II cho quá điện áp tức thời.

Kết quả đầu ra:

• Hai đầu ra 4-20mA cách ly (một đầu ra cho tốc độ dòng chảy & một đầu ra thứ hai có thể lập trình cho tốc độ dòng chảy hoặc nhiệt độ); chỉ báo lỗi cho mỗi NAMUR NE43.
• Đầu ra xung cô lập 0 đến 100Hz, 5 đến 24 vôn p / p cho dòng (đầu ra xung có thể được sử dụng làm đầu ra trạng thái rắn cô lập cho cảnh báo); Tối đa 20mA.
• Đầu nối USB để kết nối với máy tính xách tay hoặc máy tính là tiêu chuẩn; công cụ phần mềm miễn phí dựa trên PC - FT2A View ™ - cung cấp chức năng cấu hình hoàn chỉnh, giám sát quá trình từ xa và ghi dữ liệu.
• Các đầu ra truyền thông cách ly tùy chọn: RS485-Modbus, BACnet MS / TP, Profibus-DP, DeviceNet hoặc Ethernet Modbus TCP.

Hải cảng:

Cổng giao tiếp mini USB là tiêu chuẩn.

Phần mềm:

Công cụ phần mềm miễn phí dựa trên PC - FT2A View ™ - cung cấp cấu hình hoàn chỉnh, giám sát quá trình từ xa và chức năng ghi dữ liệu.

Giao tiếp nối tiếp tùy chọn:

Modbus RTU (RS485), BACnet MS / TP (RS485), Profibus-DP, DeviceNet hoặc Ethernet Modbus TCP.

Xác minh vòng lặp 4-20mA:

Chế độ mô phỏng được sử dụng để căn chỉnh đầu ra 4-20mA với đầu vào cho PLC / DCS của khách hàng.

Thông số vật lý

Thể loại

Chèn

Nội tuyến

Vật liệu cảm biến:

Tiêu chuẩn thép không gỉ 316. Hastelloy C276 tùy chọn.

Bao vây:

FM (Hoa Kỳ) & FMc (Canada) được chấp thuận cho các vị trí nguy hiểm Cấp I, II, III, Phân khu 2, Nhóm A, B, C, D, E, F, G, T4A. NEMA 4X và CE đã được phê duyệt. Tùy chọn: Vỏ thiết bị điện tử NEMA 4X từ xa với hộp j cảm biến chống cháy nổ.

Nối cáp với vỏ từ xa:

5 dây dẫn, 18 AWG, xoắn, được che chắn, tối đa 100 feet.

Retractor Assemblies:

Đóng gói lắp ráp tuyến: tối đa 125 psig (8,6 hời). Bộ rút (tay quay) áp suất cao: NPT 600 psig (41,4 hời), mặt bích ANSI 150 & mặt bích ANSI 300, không có van đi kèm.

Cài đặt:

Phụ tùng nén do Fox Thermal cung cấp kết nối với khớp nối cái ¾ "do khách hàng cung cấp được hàn vào đường ống.

Phụ kiện nén đi kèm với thân dòng chảy
