Thông số kỹ thuật

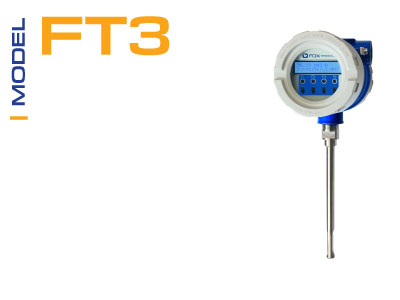

Máy đo lưu lượng nhiệt & máy phát nhiệt độ Fox Thermal Model FT3

Thông số kỹ thuật hiệu suất

Thể loại

Chèn

Nội tuyến

Độ chính xác của dòng chảy:

± 1% số đọc ± 0,2% của thang đo đầy đủ.
15 đường kính của ống thẳng, không có chướng ngại ở phía thượng lưu và 10 đường kính ở phía hạ lưu.

± 1% số đọc ± 0,2% của thang đo đầy đủ.
8 đường kính của ống thẳng, không có chướng ngại ở phía thượng lưu và 4 đường kính ở phía hạ lưu.

Độ lặp lại dòng chảy:

± 0,2% toàn thang đo

Thời gian đáp ứng luồng:

0,9 giây (một thời gian không đổi)

Độ chính xác nhiệt độ:

± 1,8 ° F (± 1,0 ° C) -40 đến 250 ° F (-40 đến 121 ° C); ± 3,6 ° F (± 2,0 ° C), 250 đến 650 ° F (121 đến 343 ° C); Tối thiểu 60 SFPM.

Sự định cỡ:

Hiệu chuẩn tại nhà máy theo tiêu chuẩn truy nguyên NIST
CAL-V ™ và Zero CAL-CHECK® : Xác nhận hiệu chuẩn tại chỗ, do người vận hành khởi xướng

Thông số hoạt động

Thể loại

Chèn

Nội tuyến

Đơn vị luồng (trường có thể chọn):

SCFM, SCFH, NMPS, NM3 / M, NM3 / H, NM3 / D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SMPS, SM3 / H, LB / S, LB / M, LB / H, LB / D, KG / S, KG / M, KG / H, SLPM, SFPM, MT / H, SM3 / M

Tốc độ dòng chảy:

15 đến 60.000 SFPM (0,07 đến 280 NMPS) - Không khí ở 70 ° F (20 ° C) & 1 ATM

Giảm xuống:

lên đến 1000: 1; 100: 1 điển hình

Phạm vi dòng chảy:

Lưu ý: Điều kiện tiêu chuẩn của không khí ở 70 ° F và một bầu khí quyển.
Tham khảo ý kiến ​​nhà máy về các loại khí khác, kích thước đường ống và phạm vi lưu lượng khác với những loại được liệt kê.

Áp suất khí (tối đa):

500 psig (34,5 giá cả)

316 SS nội tuyến w / NPT kết thúc: 500 psig (34,5 hời)
316 SS nội tuyến w / 150lb mặt bích: 230 psig (16 mặc cả)
CS nội tuyến kết thúc / NPT: 300 psig (20 mặc cả)
CS nội tuyến mặt bích 150lb: 285 psig (20 món hời)

Kiểm tra với nhà máy để biết các tùy chọn áp suất cao hơn.
Lưu ý: Xếp hạng áp suất được nêu cho nhiệt độ 100 ° F (38 ° C).

Độ ẩm tương đối:

90% RH tối đa; không ngưng tụ

Nhiệt độ theo Loại cảm biến: (xem tab Phê duyệt)

Cảm biến ST: -40 đến 250 ° F (-40 đến 121 ° C)
Cảm biến HT: -40 đến 650 ° F (-40 đến 343 ° C)

Nhiệt độ theo Bao vây: (xem tab Phê duyệt)

Không có màn hình hoặc nguồn điện AC: -40 đến 158 ° F (-40 đến 70 ° C)
Với màn hình và / hoặc nguồn điện AC: -4 đến 158 ° F (-20 đến 70 ° C)
Hộp nối cảm biến từ xa: - 40 đến 212 ° F (-40 đến 100 ° C)

Công suất đầu vào:

• 24 VDC (± 10%), 0,7 Amps (Nguồn DC tiêu chuẩn)
• 100 đến 240VAC ∼ (+ 10% -15%), 50-60Hz, 0,2 Amps (với tùy chọn nguồn AC).

Lưu ý: Dao động của nguồn điện AC và DC không được vượt quá ± 10% định mức.
Thiết bị Cấp I (Yêu cầu Nối đất Điện để An toàn).
Cài đặt (Quá điện áp) Loại II cho quá điện áp tức thời.

Đầu vào / Đầu ra:

• Tất cả các đầu ra và mạch giao tiếp đều được cách ly bằng điện.
• Một đầu ra 4-20mA tỷ lệ với tốc độ dòng đo được.
• Chỉ báo lỗi trên NAMUR NE43.
• Hai đầu ra 4-20mA có thể lập trình cho nhiệt độ hoặc tốc độ dòng chảy.
• Đầu ra kỹ thuật số một có thể lập trình cho xung (để tổng lưu lượng) hoặc cảnh báo.
• Đầu ra là loại cực thu hở, điện áp hoạt động 5V đến 24V, dòng chìm tối đa: 20mA.
• Đầu ra xung tỷ lệ với tốc độ dòng chảy với dải tần từ 0 đến 100Hz.
• Khi được định cấu hình để báo động, đầu ra kỹ thuật số tạo ra tín hiệu bật hoặc tắt.
• Đầu vào công tắc từ xa có thể được cấu hình để đặt lại thời gian đã trôi qua, bộ tổng lưu lượng hoặc chuyển đổi giữa các đường cong khí khi tùy chọn 2 đường cong khí được đặt hàng.

Hải cảng:

Cổng giao tiếp mini USB là tiêu chuẩn.

Phần mềm:

Công cụ phần mềm miễn phí dựa trên PC - FT3 View ™ - cung cấp các chức năng cấu hình hoàn chỉnh, giám sát quá trình từ xa và ghi dữ liệu.

Giao tiếp nối tiếp tùy chọn:

HART hoặc Modbus RTU (RS485).

Xác minh vòng lặp 4-20mA:

Chế độ mô phỏng được sử dụng để căn chỉnh đầu ra 4-20mA với đầu vào cho PLC / DCS của khách hàng.

Thông số vật lý

Thể loại

Chèn

Nội tuyến

Vật liệu cảm biến:

Tiêu chuẩn thép không gỉ 316. Hastelloy C276 tùy chọn.

Bao vây:

NEMA 4X (IP68), Nhôm, các đầu vào ống dẫn kép với ¾ "NPT hoặc M20 x 1.5mm tùy chọn.
Cáp tới vỏ từ xa: 5 dây dẫn, 18 AWG, xoắn, được bảo vệ, tối đa 100 feet.

Retractor Assemblies:

Đóng gói lắp ráp tuyến: tối đa 125 psig (8,6 hời).
Bộ thu hồi áp suất cao (tay quay): NPT 600 psig (41,4 hời), mặt bích ANSI 150 & mặt bích ANSI 300, không có van đi kèm.

Cài đặt:

Phụ tùng nén do Fox Thermal cung cấp kết nối với khớp nối cái ¾ "do khách hàng cung cấp được hàn vào đường ống.

Phụ kiện nén đi kèm với thân dòng chảy.
