Các thông số đo lường

Dải đo

300 - 1600 ° C

cảm biến

Diode ảnh

Dải quang phổ

1,0 - 1,7 µm

Thời gian phản hồi t ₉₀

≤ 2 ms (T> 600 ° C)

Độ không đảm bảo đo

0,3% nhiệt độ. đọc [° C] cộng 2,5 K

Tính lặp lại

2 K

Hệ số nhiệt độ

0,07% / K

Độ phân giải hiện tại đầu ra

0,2 K + 0,03% phạm vi đã chọn

Giao diện độ phân giải

0,1 K

Màn hình độ phân giải

1 K

Các biến thể quang học

Đầu đo

AF 1: PA 41,01 (M30): Lấy nét 0,2 m - ∞
AF 2: PKS 21,01 (M30): Lấy
nét 1,5 m AF 3: PA 41,05 (M16): Lấy nét 0,12 m - ∞
AF 4: PZ 41,18 (M16): Lấy nét 0,033 - 0,045 m

Thông số điện

Đầu ra analog

0 (4) - 20 mA tuyến tính, có thể chuyển đổi, có thể mở rộng

Sức cản

≤ 500 Ω

Chuyển đổi đầu ra

Bộ thu mở 24 V DC, ≤ 150 mA

Kiểm tra đầu vào

10 - 34 V DC (theo IEC 61131-2)

Giao diện

IO-Link

Nguồn cấp

24 V DC +10% / -20%

Mức tiêu thụ hiện tại

≤ 50 mA ở 24 V DC

Đặc trưng

Trưng bày

Màn hình LED 4 chữ số màu đỏ, chiều cao chữ số 8 mm

Hiển thị trạng thái

2 x đèn LED

Các yếu tố kiểm soát

3 nút

Thông số chung

Kết nối

Kết nối 5 chân ren M12 (mã hóa A)

Nhiệt độ môi trường xung quanh

0 - 65 ° C

Nhiệt độ bảo quản

-20 - +80 ° C

Độ ẩm cho phép

Tối đa 95% rH. (không ngưng tụ)

Kích thước

Ø 30 x 210 mm (không có phích cắm)

Nhà ở

Thép không gỉ V2A (1.4305)

Lớp bảo vệ

IP 65 acc. đến DIN 40050

Cân nặng

xấp xỉ. 0,4 kg

Các thông số có thể điều chỉnh

Thông số

Đầu ra tương tự 0/4 - 20 mA
Chia tỷ lệ của đầu ra tương tự
Cài đặt độ phát xạ nhanh qua hiển thị nhiệt độ
Hằng số thời gian giảm âm Thời gian
giữ của bộ nhớ giá trị lớn nhất
Chế độ hoạt động và các điểm chuyển mạch của tiếp điểm chuyển mạch
Đặt lại về cài đặt gốc
Khóa phím
Hiển thị
nhiệt độ Đơn vị nhiệt độ ° C / ° F
Mô phỏng
chức năng kiểm tra nhiệt độ

Chức năng

Tín hiệu quá nhiệt

Hiển thị tín hiệu ở nhiệt độ bên trong> 75 ° C

Chức năng kiểm tra

thông qua nút hoặc kiểm tra đầu vào

Chức năng dịch vụ

Mô phỏng một giá trị đo được

Chức năng chẩn đoán

Chỉ ra trong trường hợp phân cực ngược, quá tải và điện áp cung cấp sai

Bảo vệ phân cực ngược

Kết nối 5 chân ren M12 (mã hóa A)

Phạm vi giao hàng

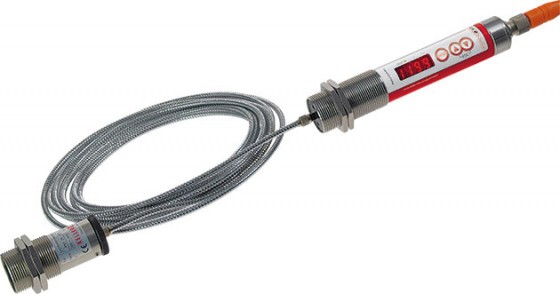

Nhiệt kế hồng ngoại CellaTemp PKF

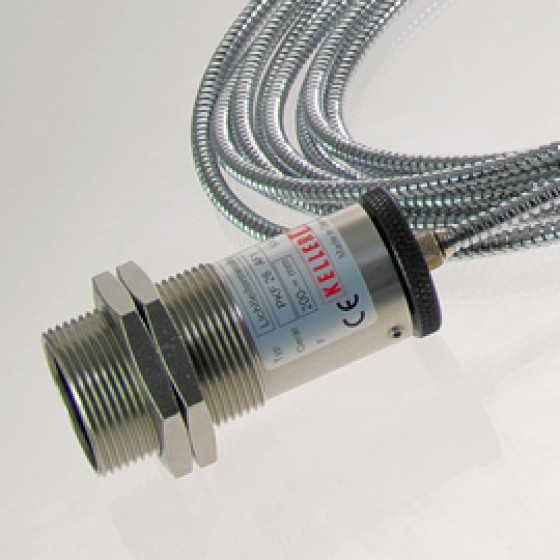

Đầu đo
Hướng dẫn sử dụng (ngắn)
2 đai ốc cố định
* Cáp quang phải được đặt hàng riêng.
