PA 21 CellaTemp KELLER Nhiệt kế | Nhà phân phối KELLER

Kiểu

Dải đo

Ống kính

Khu vực trọng tâm

Tỷ lệ khoảng cách

AF 11

300-2000 ° C

PA 41.01

0,2 m - ∞

180: 1

AF 21

PA 41.05

0,12 m - ∞

100: 1

AF 22

PZ 41.18

0,033 - 0,045 m

50: 1

AF 901

450 - 2500 ° C

PA 41.02

0,5 m - ∞

320: 1

Các thông số đo lường

Dải đo

300 - 2500 ° C trong một số phân đoạn

cảm biến

Diode ảnh

Dải quang phổ

1,1 - 1,7 µm

Thời gian phản hồi t 98

Dải đo 300-2000 ° C:
≤ 50 ms (T> 300 ° C)
≤ 2 ms (T> 800 ° C)

Dải đo 450 - 2500 ° C:
≤ 50 ms (T> 450 ° C)
≤ 2 ms ( T> 900 ° C)

Độ không đảm bảo đo

0,75% nhiệt độ. đọc [° C], min. 4 K

Độ lặp lại

2 K

Hệ số nhiệt độ

0,25 K / K (T <500 ° C)
0,05% / K (T> 500 ° C)

Độ phân giải hiện tại đầu ra

0,2 K + 0,03% phạm vi đã chọn

Giao diện độ phân giải

0,1 K

Màn hình độ phân giải

1 K

Các biến thể quang học

Đầu đo

Dải đo 300-2000 ° C:
PA 41.01 (M30): Lấy nét 0,2 m - ∞
PA 41,05 (M16): Lấy nét 0,12 m - ∞
PZ 41,18 (M16): lấy nét 0,033 - 0,045 m

Dải đo 450 - 2500 ° C:
PA 41.02 (M16): Lấy nét 0,5 m - ∞

Thông số điện

Đầu ra analog

0 (4) - 20 mA tuyến tính, có thể chuyển đổi, có thể mở rộng

Chống lại

≤ 500 Ω

Đầu vào analog

0 - 10 V

Chuyển đổi đầu ra

2 x Bộ thu mở 24 V DC, ≤ 30 mA

Chuyển đổi đầu vào

2 x đến 24 V

Giao diện

USB, RS 485

Nguồn cấp

24 V DC +10% / -20%

Mức tiêu thụ hiện tại

≤ 175 mA bei 24 V DC

Đặc trưng

Tùy chọn nhìn thấy

Đèn chiếu laser

Trưng bày

Màn hình LED 4 chữ số màu đỏ, chiều cao chữ số 8 mm

Hiển thị trạng thái

2 x đèn LED

Các yếu tố kiểm soát

3 nút

Thông số chung

Sự liên quan

Kết nối 8 chân ren M12

Nhiệt độ môi trường xung quanh

Điện tử: 0 - 65 ° C
Đầu đo: 250 ° C

Nhiệt độ bảo quản

-20 - +80 ° C

Độ ẩm cho phép

Tối đa 95% rH. (không ngưng tụ)

Kích thước

Điện tử: Ø 65 mm x 187 mm
Đầu đo: tùy loại

Nhà ở

Thép không gỉ V2A (1.4305)

Lớp bảo vệ

IP 65 acc. đến DIN 40050

Cân nặng

xấp xỉ. 0,9 kg

Các thông số có thể điều chỉnh

Thông số

Dải
đo Biến đo và thang đo của tín hiệu đầu vào và đầu ra tương tự
Bộ lọc làm mịn
Chế độ hoạt động
của bộ nhớ Thời gian giữ của bộ nhớ Sự phát
xạ
Truyền tín hiệu
Bù bức xạ xung quanh phản xạ
Giới hạn và chế độ hoạt động của các tiếp điểm cảnh báo
Các thông số của chức năng ATD (optinal)
Chức năng tuyến tính
Hiển thị trạng thái của đèn LED
Mô phỏng dòng điện và nhiệt
độ Đơn vị nhiệt độ ° C / ° F

Chức năng

Tín hiệu quá nhiệt

nếu nhiệt độ bên trong vượt quá 80 ° C, đầu ra tương tự hiển thị giá trị> 20,5 mA

Chức năng dịch vụ

Mô phỏng giá trị đo được hoặc tín hiệu dòng điện

Phạm vi giao hàng

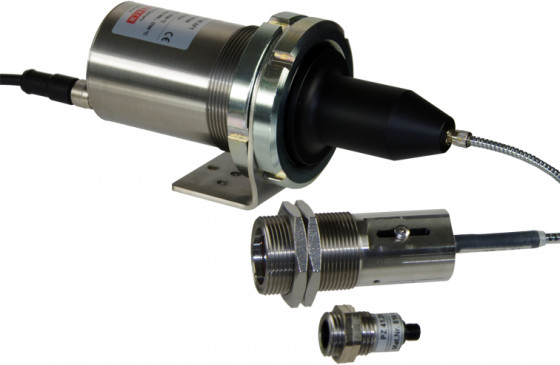

Pyrometer CellaTemp PA
Cáp kết nối VK 02 / A (5 m)
Đầu đo
Cáp USB VK 11 / D (1,8 m)
Phần mềm
Hướng dẫn sử dụng CellaView (ngắn)
* Cáp quang phải được đặt hàng riêng.

Phần mềm

CellaView

Thiết bị

Nhiệt độ

PA 21

300-2000 ° C

PA 31

550 - 2500 ° C

PA 36

650 - 3000 ° C

PA 41

700 - 3000 ° C
