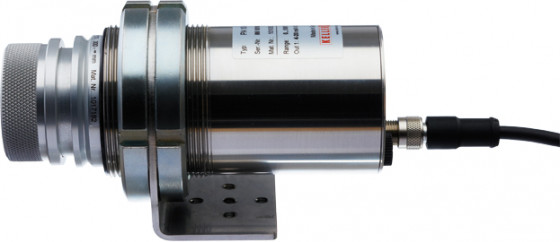

Pyrometer CellaTemp PA 60 AF1 - Đại Lý KELLER Việt Nam

Mục tiêu nhìn thấy

Dải đo

Ống kính

Khu vực trọng tâm

Tỷ lệ khoảng cách

qua ống kính

đèn chiếu tia laze

máy quay video

AF 1

AF 1 / L

AF 1 / C

300-800 ° C

PZ 20.08

0,3 m - ∞

39: 1

AF 11

AF 11 / L

AF 11 / C

400 - 1000 ° C

PZ 20.01

0,4 m - ∞

60: 1

Các thông số đo lường

Dải đo

300 - 1000 ° C trong một số phân đoạn

cảm biến

Điốt ảnh đôi

Dải quang phổ

1,50 / 1,90 μm

Thời gian phản hồi t 98

≤ 30 ms

Độ không đảm bảo đo

1% nhiệt độ. đọc [° C]

Độ lặp lại

2 K

Hệ số nhiệt độ

0,05% / K

Độ phân giải hiện tại đầu ra

0,2 K + 0,03% phạm vi đã chọn

Giao diện độ phân giải

0,1 K

Màn hình độ phân giải

1 K

Các biến thể quang học

Ống kính

Messbereich 400 - 1000 ° C:
Ống kính F50 PZ 20.08: lấy nét 0,3 m - ∞

Phạm vi đo 180 - 1200 ° C:
Ống kính tiêu chuẩn PZ 20.01: lấy nét 0,4 m - ∞

Thông số điện

Đầu ra analog

0 (4) - 20 mA tuyến tính, có thể chuyển đổi, có thể mở rộng

Sức chống cự

≤ 500 Ω

Đầu vào analog

0 - 10 V

Chuyển đổi đầu ra

2 x Bộ thu mở 24 V DC, ≤ 30 mA

Chuyển đổi đầu vào

2 x đến 24 V

Giao diện

USB, RS 485

Nguồn cấp

24 V DC +10% / -20%

Mức tiêu thụ hiện tại

≤ 175 mA bei 24 V DC

Máy ảnh

Đầu ra video

PAL tổng hợp, 1 Vpp, 75 Ω

Đặc trưng

Tùy chọn nhìn thấy

Nhìn qua ống kính, ánh sáng điểm laser, máy quay video

Trưng bày

Màn hình LED 4 chữ số màu đỏ, chiều cao chữ số 8 mm

Hiển thị trạng thái

2 x đèn LED

Các yếu tố điều khiển

3 nút

Thông số chung

Sự liên quan

Kết nối 8 chân ren M12

Nhiệt độ môi trường xung quanh

0 - 65 ° C

Nhiệt độ bảo quản

-20 - +80 ° C

Độ ẩm cho phép

Tối đa 95% rH. (không ngưng tụ)

Kích thước

Ø 65 mm x 220 mm (tối đa 277 mm)

Nhà ở

Thép không gỉ V2A (1.4305)

Lớp bảo vệ

IP 65 acc. đến DIN 40050

Trọng lượng

xấp xỉ. 0,9 kg

Các thông số có thể điều chỉnh

Thông số

Dải
đo Biến đo và thang đo của tín hiệu đầu vào và đầu ra tương tự
Bộ lọc làm mịn
Chế độ hoạt động
của bộ nhớ Thời gian giữ của bộ nhớ Sự phát
xạ
Truyền tín hiệu
Bù bức xạ xung quanh phản xạ
Giới hạn và chế độ hoạt động của các tiếp điểm cảnh báo
Các thông số của chức năng ATD (optinal)
Chức năng tuyến tính
Hiển thị trạng thái của đèn LED
Mô phỏng dòng điện và nhiệt
độ Đơn vị nhiệt độ ° C / ° F
Kênh đo lường hai màu, một màu 1 và một màu 2 Ngoài ra,
mức ngưỡng của giám sát ô nhiễm

, đối với kiểu máy có camera:
Chức năng TBC
Cân bằng trắng

Chức năng

Tín hiệu quá nhiệt

nếu nhiệt độ bên trong vượt quá 80 ° C, đầu ra tương tự hiển thị giá trị> 20,5 mA

Chức năng dịch vụ

Mô phỏng giá trị đo được hoặc tín hiệu dòng điện

Chức năng ATD- (Tự động phát hiện nhiệt độ)

Tự động phát hiện nhiệt độ ở các quy trình không liên tục

Phạm vi giao hàng

Pyrometer CellaTemp PA
Cáp kết nối VK 02 / A (5 m)
Cáp video VK 02 / F (5 m) dành cho kiểu máy có camera tích hợp
Cáp USB VK 11 / D (1,8 m)
Phần mềm CellaView
Manual (ngắn)
